Qubic System QS-220 2,5DOF Motion-System mit Pivot-Kit

€5.491,85
€5.491,85 €5.491,85
Inkl. MwSt. Kostenloser Versand.

Das Qubic System QS-220 2,5DOF Motion-System kombiniert zwei QS-220 Aktuatoren mit dem Pivot-Kit QS-Pivot. Die Konfiguration vermittelt präzise Nick- und Rollimpulse, eine verstärkte Wahrnehmung vertikaler Lastverlagerungen und detaillierte Fahrbahneffekte. Die Steuerung erfolgt am PC über Qubic Manager.

Zum Lieferumfang gehören zwei QS-220 Aktuatoren, ein Power Cabinet, das Pivot-Kit QS-Pivot, ein QS-MC6 Motion-Controller mit M10-Controller und MOTION-LOCK Switch sowie ein regionsspezifisches Netzkabel.

Die Komponenten werden in Kartons zur Selbstmontage geliefert. Cockpit, Sitz, Lenkrad, Pedale, Display und PC sind nicht enthalten. Für die Qubic System Komponenten stehen vollständige Anleitungen bereit. Bei Fragen zu Aufbau oder Konfiguration kontaktieren Sie uns. Wir beraten Sie bei den nächsten Schritten.

Netzstecker: EU
Marke: Qubic System
Availability: Niedriger Lagerbestand: 3 verbleibend
SKU: QS-220-PIVOTSET-EU
Kollektionen:
Qubic SystemQubic System QS-210 Upgrade-Set von 2DOF auf 3DOF
Qubic System QS-210 Upgrade-Set von 2DOF auf 3DOF
Qubic System QS-H13 2DOF Seat Mover
Qubic SystemQubic System QS-H13 2DOF Seat Mover
€5.491,85
€5.491,85 €5.491,85
Inkl. MwSt.

  • Offizieller Vertrieb & Garantie

    Als autorisierter Partner bieten wir die volle Herstellergarantie und direkten technischen Support. Kein Grauimport, kein Risiko.

  • Direktversand ab Werk

    Der Versand erfolgt direkt aus dem Lager des Herstellers, um schnellstmögliche Lieferzeiten und die neuesten Hardware-Revisionen zu garantieren.

  • Experten-Support für Simracer

    Benötigen Sie Hilfe bei Ihrem Setup? Unser Team aus aktiven Simracern unterstützt Sie gerne bei der Montage und Optimierung Ihres Systems.

Das QS-220 2,5DOF Pivot-Set wurde für Sim-Racer und professionelle Anwender entwickelt, die intensive, hochwertige Bewegungsabläufe in kompakter Bauweise wünschen. Durch die Kombination von industrietauglichen QS-220 Linearantrieben mit der speziell entwickelten QS-Pivot-Geometrie entsteht ein einzigartiges „2,5DOF“-Erlebnis: präzise Nick- und Rollbewegungen sowie eine überzeugende Wahrnehmung von vertikaler Lastübertragung, Stößen und Chassisbewegungen. Gleichzeitig ist der Platzbedarf und die Komplexität im Vergleich zu einem kompletten Multi-Modul-Antriebssystem geringer.

Das QS-220 ist das Aktuatorsystem mit dem größten Hub im Qubic-Ökosystem und wurde für anspruchsvolle Anwendungen entwickelt, bei denen Bewegungsreichweite und Reaktionsschnelligkeit entscheidend sind. Mit 100-mm-Hubaktuatoren, geringer Latenz und Echtzeit-Vibrationsdarstellung liefert es präzises Feedback für Bremsen, Beschleunigen, Richtungswechsel, Bordsteinkontakte und Oberflächenbeschaffenheit. Die Steuerung erfolgt über den Qubic Manager mit denselben spielspezifischen Profilen und demselben Tuning-Workflow wie bei den größeren Motion-Cockpits von Qubic Systems.

Hinweis: Die „Heave“-Bewegung wird als ein aus der Nickachse kombiniertes Heave-Bewegungsmuster simuliert.

Pivot Set 2.5 DOF Configuration

QS-Pivot ergänzt zwei QS-220 Aktuatoren zu einer kompakten 2,5DOF-Konfiguration. Sie vermittelt Pitch- und Roll-Impulse sowie vertikale Lastverlagerung und Fahrbahneffekte, ohne den Platzbedarf eines vollständigen Mehraktor-Systems zu erfordern.

Robuste Steckverbindungen

Die aktuelle Generation der Power Cabinets und Aktuatoren verwendet robuste, lösbare Steckverbindungen. Sie erleichtern den Aufbau und das Trennen des Systems. Angaben zur elektromagnetischen Verträglichkeit dürfen nur mit der jeweiligen Herstellerspezifikation veröffentlicht werden.

Stabile Montage

Die passenden Halterungen ermöglichen eine präzise Montage der QS-220 Aktuatoren an kompatiblen Cockpits aus Aluminiumprofilen. Prüfen Sie vor dem Aufbau die Tragfähigkeit des Rigs sowie die Montagehinweise des Herstellers.

Montageoptionen

Wählen Sie die Montagevariante passend zu Ihrem Cockpit und der gewünschten Konfiguration. QS-220 Aktuatoren und die zugehörigen Halterungen müssen gemäß der aktuellen Herstelleranleitung montiert werden.

Qubic Manager

Qubic Manager ist die Software zur Einrichtung und Abstimmung kompatibler Qubic Motion-Systeme. Über Spielprofile und Einstelloptionen lassen sich Intensität, Filterung und Bewegungsverhalten an das eigene Setup anpassen.

Bedienungsanleitung Download Software Produktdatenblatt
  • 2x Aktuatoren QS-220 mit Stabilisierungsplatte
  • 1x QS-220 Leistungsschrank

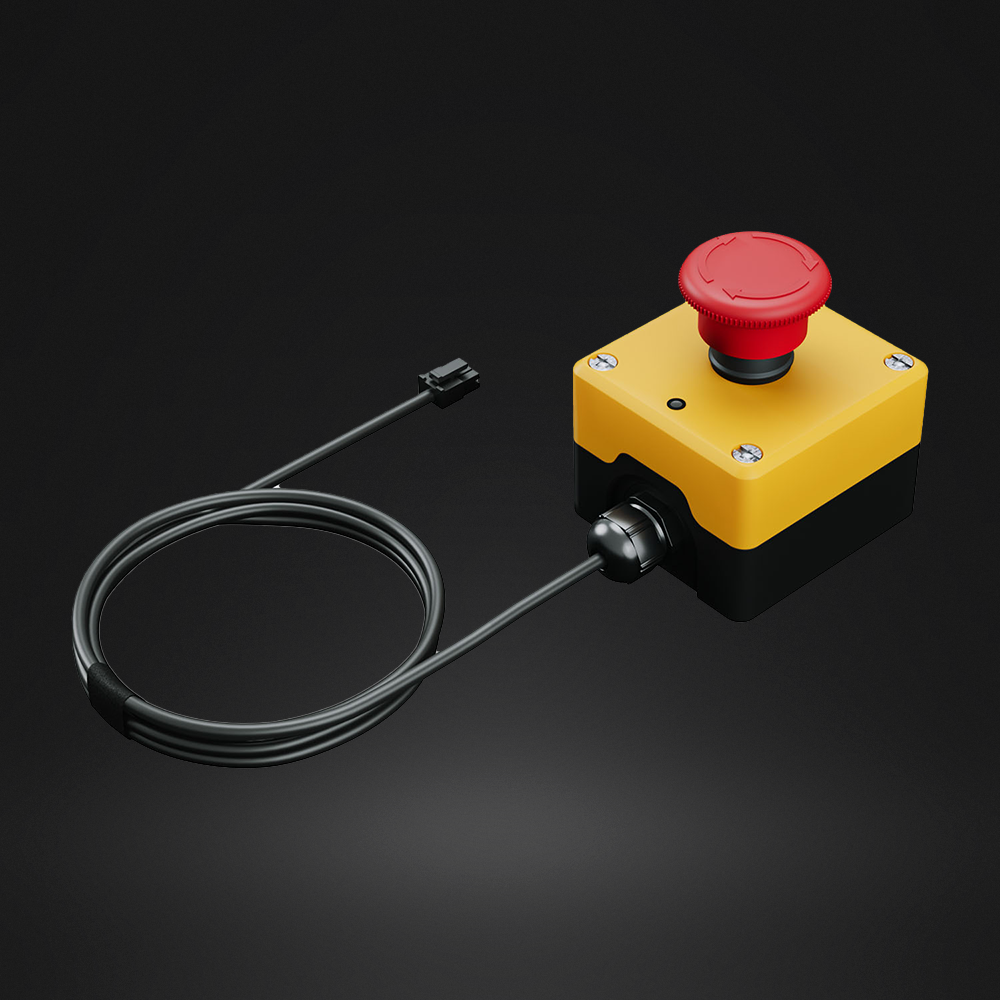

  • 1x QS-MC6 (MOTION-LOCK Schalter + M10 Controller)
  • 1x Drehbein für QS-220 2.5DoF Konfiguration
  • 2x Montagesatz für Aktuator
  • 1x Kabelsatz
  • 1x Schraubensatz
  • 1x Netzkabel (Typ bei Bestellung zu wählen: EU oder UK oder US oder AU)
Shipping Only (no pickup)

Eine Abholung im Geschäft, am Straßenrand oder per Ship-to-Store ist derzeit nicht möglich. Alle Artikel werden ausschließlich versendet und an die beim Checkout angegebene Adresse geliefert.

Bearbeitungszeiten

Die Bearbeitungszeit hängt von der Produktverfügbarkeit ab:

Lagerware: Versand in der Regel innerhalb von 1–3 Werktagen.
Sonderanfertigungen/Vorbestellungen: Innerhalb von 1–2 Werktagen nach Ihrer Bestellung informieren wir Sie über den voraussichtlichen Versandtermin.

Lieferung und Sendungsverfolgung

Sobald Ihre Bestellung versendet wurde, erhalten Sie eine Bestätigungs-E-Mail mit Ihrer Sendungsnummer beziehungsweise einem Tracking-Link sowie Angaben zum Versanddienstleister, sofern verfügbar. Die Lieferzeit beginnt nach der Übergabe des Pakets an den Versanddienstleister und kann je nach Zielort und Auslastung variieren.

So funktioniert der Versand

Wählen Sie die Produktoptionen wie Farbe, Größe und Menge, sofern verfügbar. Gehen Sie zur Kasse und geben Sie die Lieferadresse ein. Nach der Bestellung erhalten Sie eine Bestätigung per E-Mail. Wir bearbeiten die Bestellung entsprechend der Produktverfügbarkeit. Sobald die Sendung verschickt wurde, erhalten Sie die Tracking-Informationen per E-Mail.

Wichtige Hinweise

Adressänderungen: Wenn Sie Ihre Lieferadresse ändern müssen, kontaktieren Sie uns bitte so schnell wie möglich. Änderungen sind nur vor dem Versand möglich. Teillieferungen: Artikel mit unterschiedlicher Verfügbarkeit können getrennt versendet werden, wenn dies die Lieferung beschleunigt. Verzögerungen: In Spitzenzeiten, bei Unwettern oder Zollkontrollen kann es zu Verzögerungen kommen. Unzustellbare Pakete: Bei Rücksendung wegen einer falschen Adresse oder erfolgloser Zustellversuche können zusätzliche Versandkosten entstehen.

Fragen?

Bei Fragen zum Versand oder zum Status Ihrer Bestellung kontaktieren Sie uns unter contact@apexone.shop oder über das Formular unten. Wir helfen Ihnen schnell weiter.

Specifications

Marke

Qubic system

Product type

Aktuatoren

Technical specs

  • Aufbau

    2.5 DOF

  • Payload

    175 kg

  • Gewicht

    33 kg

  • Total length

    90 mm

  • Gesamtbreite

    90 mm

  • Min height

    553 mm

  • Vibrationsfrequenzbereich

    0-100 Hz

  • Connection

    USB

Leistung

  • Actuator stroke

    100 mm

  • Maximale Geschwindigkeit

    Q-Mode (230V): 800 mm/s, Performance Mode (115V/230V): 400 mm/s, Heavy Duty Mode (115/230V): 300 mm/s

  • Maximum acceleration

    Q-Mode (230V): 0.8G, Performance Mode (115V/230V): 0.7G, Heavy Duty Mode (115/230V): 0.4G

  • Latenz

    < 8 ms

Stromversorgung

  • Power supply requirements

    115/230 V Wechselstrom, einphasig

  • Durchschnittliche Leistungsaufnahme

    2.5DOF Q-Mode: 130W (230V), Performance: 140W (230V), 135W (115V), Heavy Duty: 218W (230V), 231W (115V)

  • Spitzenstrom für die Absicherung

    2.5DOF Q-Mode: 2.59A (230V), Performance: 2.28A (230V), 3.68A (115V), Heavy Duty: 2.94A (230V), 4.95A (115V)

Häufig gestellte Fragen

Was ist QS-220?

QS-220 ist ein modulares Linearaktuator-Bewegungssystem, das für realistische Bewegungstexturen und Echtzeit-Vibrationen (bis zu 100 Hz) mit sehr geringer Latenz (<8 ms) und hoher Steuerfrequenz (bis zu 1000 Hz) entwickelt wurde.

Welche Bewegungskonfigurationen (DOF) unterstützt QS-220?

Je nach Anzahl der QS-220-Module und der Cockpitkonfiguration kann QS-220 als 2/3 oder sogar 4/5/6 DOF beim Einsatz in beweglichen Cockpits realisiert werden.

Was sind die wichtigsten Leistungsmerkmale der QS-220-Aktuatoren?

Der Hub des Aktuators beträgt 100 mm (3,93 Zoll). Die maximale Geschwindigkeit liegt bei bis zu 800 mm/s (Q-Mode bei 230 V), und das System unterstützt Echtzeit-Vibrationen im Bereich von 0–100 Hz mit einer Latenz unter 8 ms.

Welche Stromversorgung wird benötigt?

115/230 V Wechselstrom, einphasig (regionsabhängig). Das System wird über USB (über das Bewegungssteuerungs-Set) mit dem PC verbunden.

Welche Software wird verwendet? Ist sie im Lieferumfang enthalten?

Qubic Manager dient zur Konfiguration und zum Betrieb des Systems. Die Softwarelizenz ist kostenlos.

Kann es für VR verwendet werden?

Ja. Qubic Manager unterstützt VR HeadWay (VR-Bewegungskompensation), um unerwünschte VR-Tracking-Effekte durch Plattformbewegungen zu reduzieren.

Worin besteht der Unterschied zwischen QS-220 und QS-210?

Das QS-220 ist das größere System mit längerem Hub (100 mm gegenüber 60 mm beim QS-210), das für größere Bewegungsbereiche und anspruchsvollere Anwendungen konzipiert ist. Es unterstützt außerdem höhere maximale Geschwindigkeitsmodi (bis zu 800 mm/s im Q-Mode) und höhere empfohlene Nutzlasten in 3DOF-Konfigurationen im Vergleich zum QS-210.

Was ist die Dreh- und Angelstelle?

Es handelt sich um ein QS-220 Starterset, das mit dem QS-Pivot Zubehör ausgestattet ist, um die Bewegungsgeometrie zu verändern/optimieren und bestimmte Empfindungen in kompakten Setups zu verbessern.

Für wen ist das Pivot-Set gedacht?

Für Nutzer, die auf kleinem Raum intensivere Empfindungen wünschen, ohne gleich auf eine Multi-Modul-Konfiguration (höherer Freiheitsgrad) umzusteigen.
