  3. QS-210 Aktuator-Upgrade auf 3DOF
Von Qubic System

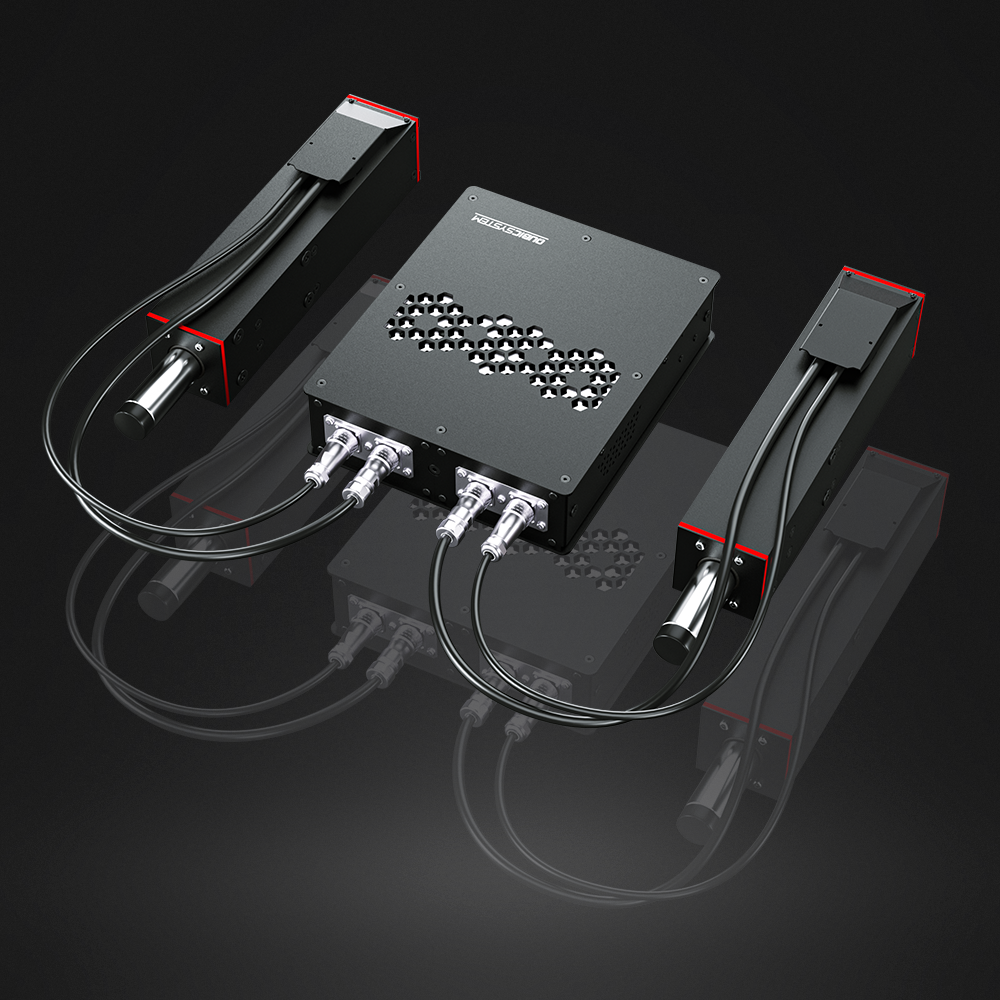

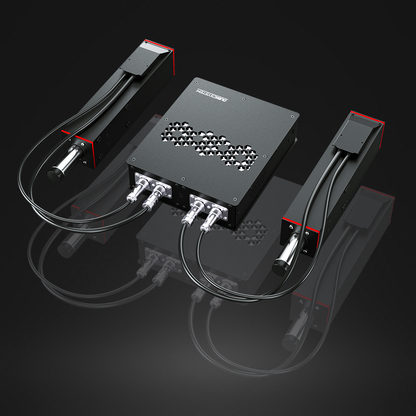

QS-210 Aktuator-Upgrade auf 3DOF

€3.165,00
€3.165,00 €3.165,00
Versand wird beim Checkout berechnet

Mit diesem Set lässt sich die Konfiguration von 2DOF auf 3DOF mit minimalem Aufwand umstellen. Die zusätzliche Rollachse sorgt für ein noch realistischeres Fahrgefühl und ermöglicht es, Über- und Untersteuern präziser zu spüren. Dadurch wird das Fahrerlebnis noch intensiver und realistischer.

Die QS-210 wurde mit Blick auf zukünftige Erweiterungen konzipiert – die Starterkonfiguration lässt sich problemlos durch Hinzufügen von zwei weiteren Aktuatoren und einem weiteren Schaltschrank erweitern. Zusätzliche Computeranschlüsse sind nicht erforderlich – die Schaltschränke werden einfach direkt angeschlossen.

Das Set beinhaltet:

  • QS-210 (inkl. Aktuatorhalterungen)
Steckertyp: EU
Marke: Qubic System
Verfügbarkeit: 10 auf Lager
Artikelnummer: QS-210-UPGRADE-EU
Sammlungen:
€3.165,00
€3.165,00 €3.165,00

Das QS-210 Upgrade-Set ist ein Erweiterungskit, mit dem Sie Ihr bestehendes QS-210 Intro (Basic) oder Pivot-System in ein vollwertiges 3DOF-Bewegungssystem mit Aktuatoren verwandeln können. Durch das Hinzufügen von zwei weiteren Aktuatoren und einem zusätzlichen Netzteil wird die 4-Aktuator-Konfiguration vervollständigt. Dadurch wird die Rollachse freigeschaltet und eine spürbar dynamischere Fahrdynamik erzielt, insbesondere in Bezug auf Kurvenstabilität, Über- und Untersteuern sowie die Erfassung hochfrequenter Fahrbahnunebenheiten.

Dieses Set richtet sich an Kunden, die bereits die Steuerelektronik aus ihrem Starterkit besitzen (QS-MC6 mit Motion-Lock-Schalter und M10-Controller). Dank der modularen QS-Architektur lässt sich das Upgrade direkt in Ihr bestehendes System integrieren, ohne dass zusätzliche PC-Anschlüsse erforderlich sind. Erweitern Sie einfach Ihren Aktuatorstapel, schließen Sie den Schaltschrank an das System an und verwenden Sie weiterhin den Qubic Manager, um das neue 3DOF-Profil zu konfigurieren und anzupassen.

Wenn Sie mit QS-210 als einer „Einsteiger“-Bewegungslösung begonnen haben und mehr Headroom, stärkere Cues und ein realistischeres Fahrgefühl wünschen, ohne Ihr Rig von Grund auf neu aufzubauen, ist das Upgrade-Set der einfachste Weg zu einem vollständigen QS-210 3DOF-Erlebnis.

Upgrade auf 3 Freiheitsgrade eingestellt

Die QS-210 wurde mit Blick auf zukünftige Erweiterungen konzipiert – die Starterkonfiguration lässt sich problemlos durch Hinzufügen von zwei weiteren Aktuatoren und einem weiteren Schaltschrank erweitern. Zusätzliche Computeranschlüsse sind nicht erforderlich – die Schaltschränke werden einfach direkt angeschlossen.

So gelingt der Wechsel von einer 2DOF- zu einer 3DOF- Konfiguration mit minimalem Aufwand. Die zusätzliche Rollachse sorgt für ein noch realistischeres Fahrgefühl und ermöglicht es, Über- und Untersteuern präziser zu spüren. Dadurch wird das Fahrerlebnis noch intensiver und realistischer.

Anschließen und loslegen

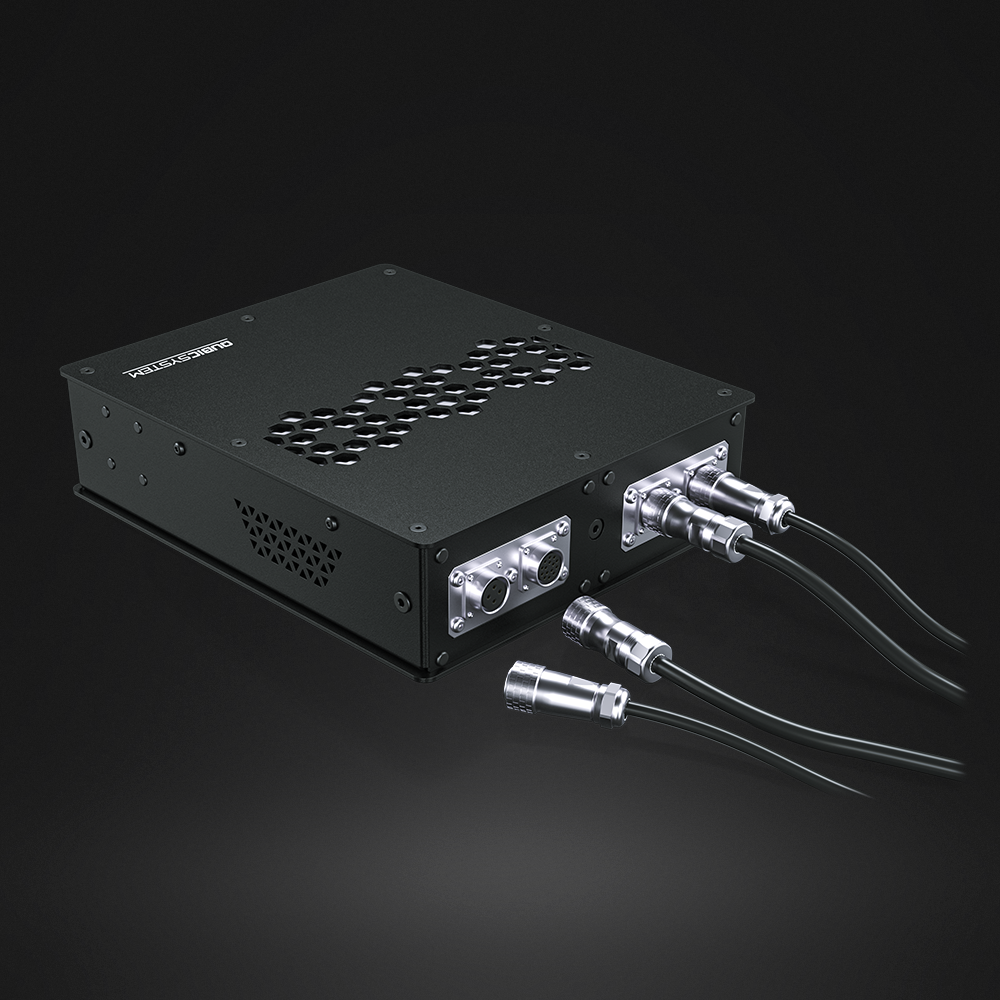

Unsere neuesten Schaltschränke und Aktuatoren sind mit einer neuen Generation von Steckverbindern ausgestattet. Dank ihres verchromten Messinggehäuses und der abgeschirmten Konstruktion bieten sie einen soliden und robusten Schutz vor elektromagnetischen Störungen .

Dies schützt Ihre Gesundheit und EMV-empfindliche Geräte, da ein solcher Schutz mit den im Simracing-/Simulationsmarkt massenhaft verwendeten Kunststoffsteckern nicht möglich ist (sie sind nicht ausreichend abgeschirmt).

Darüber hinaus sind sie vollständig abnehmbar , was die Installation sehr einfach macht, technische Kenntnisse nicht erfordert und deutlich weniger Zeit in Anspruch nimmt.

60 mm Betätigungshub

Im Sim-Racing bezeichnet der Aktuatorhub den Bewegungsbereich, den ein Aktuator oder eine Bewegungsplattform ausführen kann. Aktuatoren sind Geräte, die häufig in Sim-Racing-Systemen eingesetzt werden, um haptisches Feedback zu liefern und die Empfindungen von Beschleunigung, Bremsen, Kurvenfahrt und anderen Bewegungen aus der realen Fahrwelt zu simulieren.

Der Hub des Aktuators bestimmt, wie weit und in welche Richtungen sich die Bewegungsplattform oder der Sitz bewegen lässt. Er kann sich beispielsweise auf die maximale Vor- und Rückwärtsbewegung, die Neigung zur Seite oder die Auf- und Abwärtsbewegung des Sitzes beziehen. Die Hublänge kann je nach verwendeter Bewegungsplattform oder Simulatorhardware variieren. Ein ausreichender Aktuatorhub ist im Sim-Racing wichtig, da er den Realismus und das Eintauchen in die Simulation direkt beeinflusst. Ein Hub von 60 mm ermöglicht einen größeren Bewegungsspielraum und kann die in einem realen Fahrzeug wirkenden Kräfte genauer darstellen. Dadurch fühlt sich das Fahrgefühl im Simulator authentischer und reaktionsschneller an, was das Eintauchen in die Simulation insgesamt verstärkt.

Stabilität verbessern

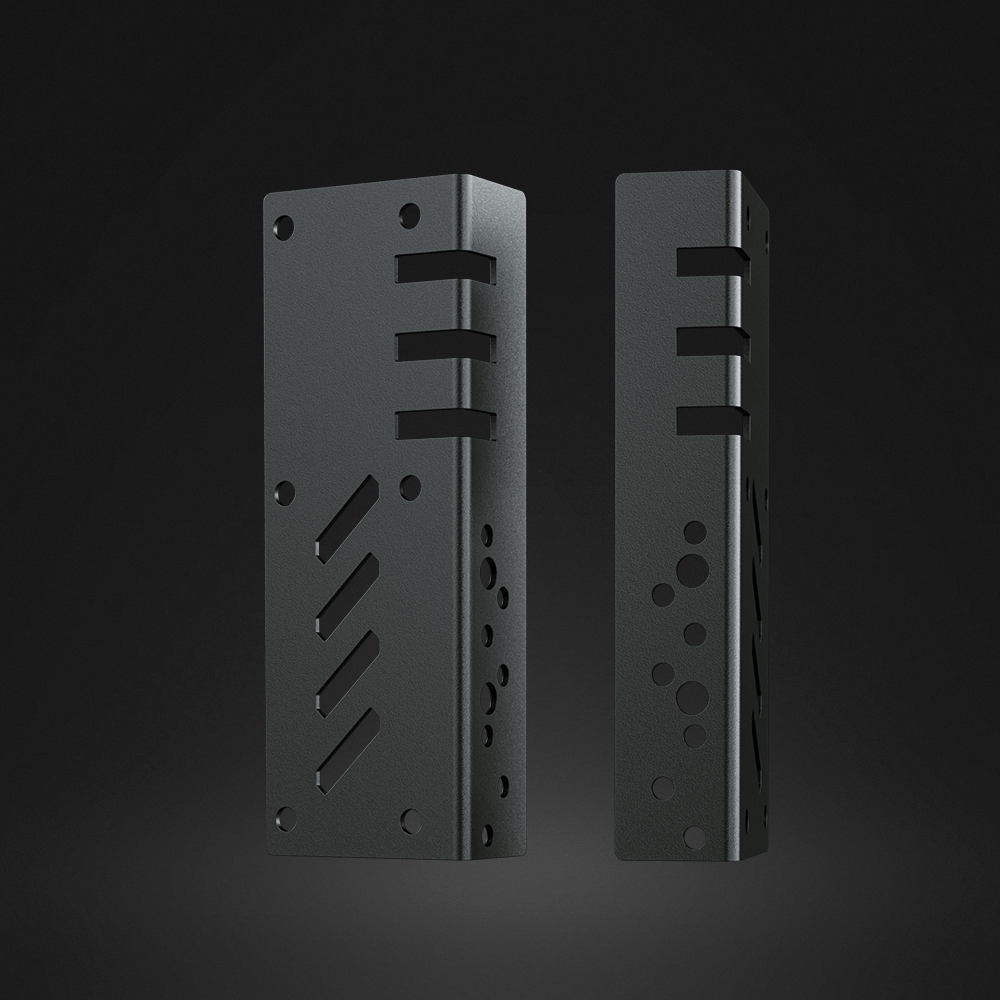

Das QS-210 3DoF-Bewegungssystem ist mit speziellen Halterungen ausgestattet, die eine präzise Anpassung für ein immersives Rennerlebnis ermöglichen. Diese anpassungsfähigen Halterungen integrieren Aktuatoren nahtlos in gängige Cockpits aus Aluminium und sorgen so für unerschütterliche Stabilität und ein mitreißendes virtuelles Rennerlebnis.

Montageoptionen

Entdecken Sie, wie schnell und einfach Sie das QS-210-Set in Ihrem Cockpit montieren können. Ob Sie die erste Montageoption für ein einfaches Setup oder die zweite für mehr Flexibilität bevorzugen – die QS-210-Halterungen ermöglichen eine problemlose Installation der Bewegungsplattform ganz nach Ihren Bedürfnissen.

Inhouse-Software

Qubic Manager ist eine intern entwickelte , professionelle und spezialisierte Software für Motion-Plattformen. Sie ist Plug-and-Play-kompatibel mit allen gängigen Renn- und Flugsimulationsspielen für PC und wird kontinuierlich aktualisiert, um neue Titel bei deren Veröffentlichung zu unterstützen.

Der Qubic Manager ist eine leistungsstarke Engine, aber dennoch einfach zu bedienen, mit der Sie Bewegungs-, Stoß-, Roll- und Nickwerte ganz einfach per Knopfdruck anpassen können.

Benutzerhandbuch Software herunterladen Produktkarte

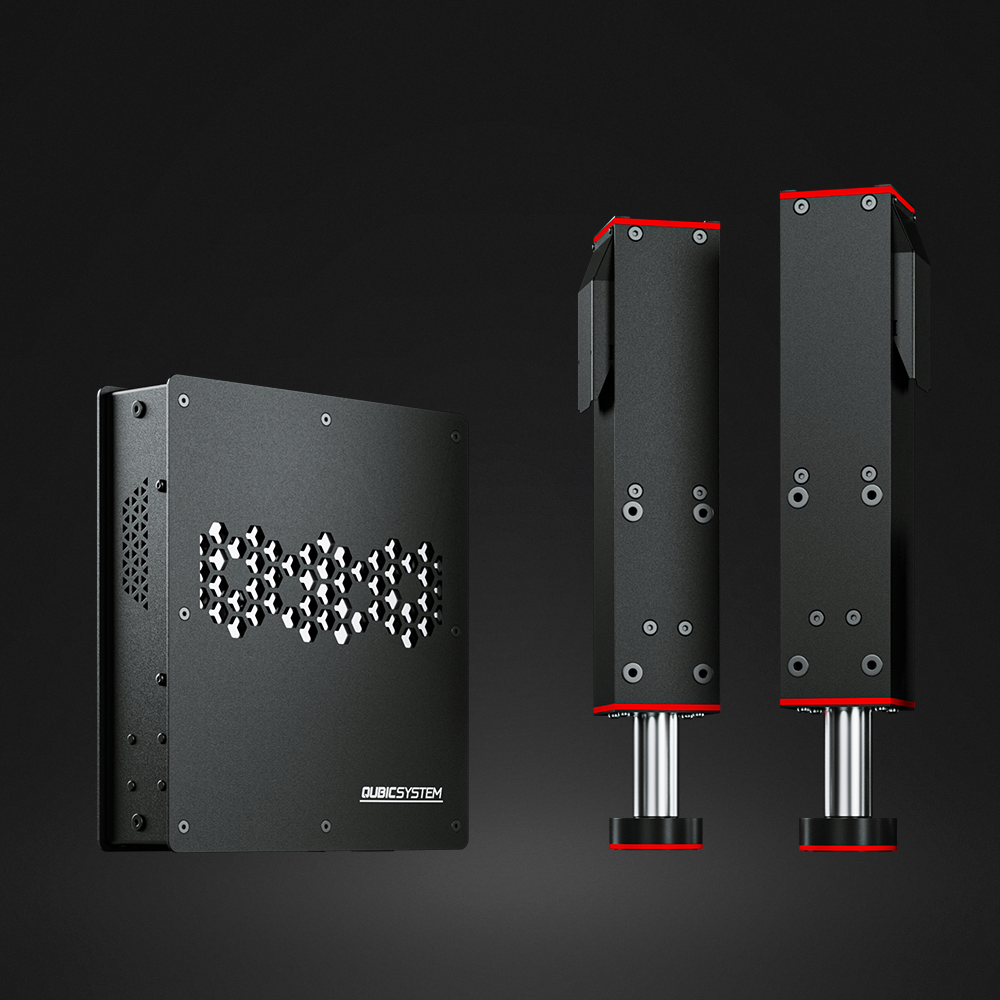

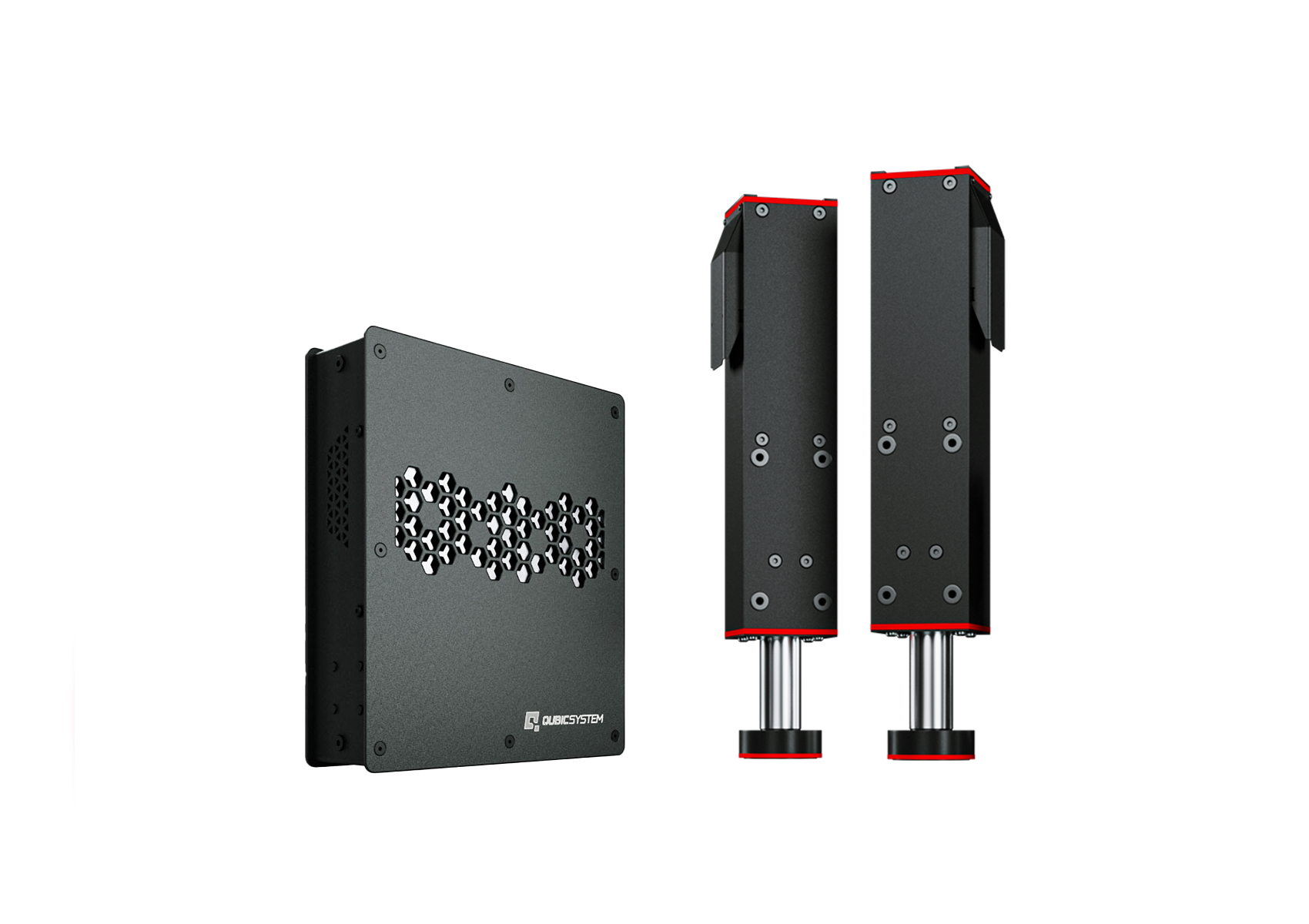

  • 1 Paar QS-210 Linearantriebe mit Stabilisierungsplatten (4 Stück) (Antriebshalterungen enthalten)
  • 1x – Schaltschrank (Steuermodul)
  • 1x Montagehalterungssatz für (QS-L5) Aktuator
  • 1x Schraubensatz für Aktuatoren
  • 1x Schraubensatz zur Montage des Schaltschranks
  • 1x Kabelsatz
  • 1 x Netzkabel (Typ bitte bei der Bestellung auswählen: EU, UK, US oder AU)

Nur Versand (keine Abholung)

Derzeit bieten wir keine Abholung im Geschäft, keine Abholung am Straßenrand und keine Lieferung in die Filiale an.

Alle Artikel sind nur per Versand erhältlich und werden an die beim Checkout angegebene Adresse geliefert.

Bearbeitungszeiten

Die Bearbeitungszeit hängt von der Produktverfügbarkeit ab:

  • Lagerware: Versand in der Regel innerhalb von 1–3 Werktagen .
  • Bei Sonderanfertigungen/Vorbestellungen: Innerhalb von 1–2 Werktagen nach Ihrer Bestellung werden wir Sie kontaktieren (oder Ihre Bestellung aktualisieren) und Ihnen den voraussichtlichen Lieferzeitraum mitteilen.
Lieferung & Sendungsverfolgung

Sobald Ihre Bestellung versandt wurde, erhalten Sie eine Bestätigungs-E-Mail mit folgendem Inhalt:

  • Ihre Sendungsnummer / Ihr Tracking-Link
  • Details zum Spediteur und zur Sendung (sofern verfügbar)

Bitte beachten Sie: Die Lieferzeit beginnt, nachdem das Paket an den Spediteur übergeben wurde, und kann je nach Ihrem Standort und der Leistung des Spediteurs variieren.

So funktioniert der Versand
  1. Wählen Sie Ihre Produktoptionen (Farbe/Größe/Menge, falls zutreffend).
  2. Gehen Sie zur Kasse und geben Sie Ihre Versanddetails ein.
  3. Geben Sie Ihre Bestellung auf und Sie erhalten eine Bestellbestätigung per E-Mail.
  4. Wir bearbeiten Ihre Bestellung je nach Verfügbarkeit des Produkts (auf Lager oder auf Bestellung gefertigt).
  5. Sobald Ihre Bestellung versandt wurde, senden wir Ihnen die Sendungsverfolgungsinformationen per E-Mail zu.
  6. Verfolgen Sie Ihr Paket und erhalten Sie es an der angegebenen Lieferadresse.
Wichtige Hinweise
  • Adressänderungen: Falls Sie Ihre Lieferadresse aktualisieren müssen, kontaktieren Sie uns bitte umgehend. Änderungen sind nur vor dem Versand der Bestellung möglich.
  • Teillieferungen: Wenn Ihre Bestellung Artikel mit unterschiedlicher Verfügbarkeit enthält, versenden wir diese gegebenenfalls separat (wenn dies die Liefergeschwindigkeit verbessert).
  • Verzögerungen: Bei Spitzenzeiten, extremen Wetterbedingungen oder Zollkontrollen (bei internationalen Sendungen) kann es zu Verzögerungen seitens der Transportunternehmen kommen.
  • Unzustellbare Pakete: Wenn ein Paket aufgrund einer falschen Adresse oder fehlgeschlagener Zustellversuche zurückgesendet wird, können zusätzliche Versandkosten anfallen.
Fragen?

Bei Fragen zum Versand oder zum Status Ihrer Bestellung kontaktieren Sie uns bitte unter contact@apexone.shop oder nutzen Sie das untenstehende Formular – wir helfen Ihnen schnell weiter.

Spezifikationen

Marke

Qubic system

Produktart

Aktuatoren

Technische Daten

  • Architektur

    Upgrade von 2DOF auf 3DOF

  • Nutzlast

    250 kg

  • Schwingungsfrequenzbereich

    0–100 Hz

  • Verbindung

    USB

Leistung

  • Aktuatorhub

    60 mm

  • Maximale Geschwindigkeit

    400 mm/s (Performance) / 300 mm/s (Heavy Duty)

  • Maximale Beschleunigung

    beschränkt auf 0,6 G* (Performance) / 0,4 G* (Heavy Duty)

  • Latenz

    < 8 ms

Stromversorgung

  • Anforderungen an die Stromversorgung

    115/230 V Wechselstrom, einphasig

  • Durchschnittlicher Stromverbrauch

    Typisches Spiel (2×QS-210): Leistung 0,1/0,1 kW (110/230), HD 0,2/0,2 kW (110/230) | Stresstest: Leistung 0,5/0,3 kW (110/230), HD 0,4/0,3 kW (110/230)

  • Durchschnittlicher Stromverbrauch für die Konverterspezifikation

    Durchschnittliche Leistung: Perf 1/0,8 kVA (110/230), HD 0,9/0,8 kVA (110/230) | Spitzenleistung: Perf 1,8/1,7 kVA (110/230), HD 1,7/1,6 kVA (110/230)

  • Spitzenstrom für die Leistungsschalterspezifikation

    Spitzenstrom: Perf 15/8 A (110/230), HD 15/9 A (110/230)

Häufig gestellte Fragen

Was ist QS-210?

Das QS-210 ist ein kompaktes Linearantriebssystem, das speziell für Sim-Racing und Simulationen entwickelt wurde. Es zeichnet sich durch geringe Latenz und Echtzeit-Vibrationseffekte aus.

Mit welchen Cockpits ist QS-210 kompatibel?

Der QS-210 ist für gängige Cockpits mit Aluminiumprofil konzipiert und wird mit Aktuator-Montagehalterungen geliefert, um die Installation zu vereinfachen.

Was sind die wichtigsten Leistungsmerkmale?

Hub des Aktuators: 60 mm. Latenz: <8 ms. Vibrationsfrequenzbereich: 0–100 Hz. Maximale Geschwindigkeit bis zu 400 mm/s (modusabhängig).

Welche Stromversorgung wird benötigt?

115/230 V Wechselstrom, einphasig (regionsabhängig). Der Anschluss an den PC erfolgt über USB (über das Steuergerät).

Welche Software wird verwendet? Ist sie im Lieferumfang enthalten?

Qubic Manager dient zur Konfiguration und zum Betrieb des Systems. Die Lizenz ist im Lieferumfang enthalten (kostenlos).

Ist Wartung erforderlich?

Regelmäßige Wartung ist nicht erforderlich; es handelt sich um ein einfach anzuschließendes Plug-and-Play-Bewegungssystem.

Wozu dient das Upgrade-Set?

Es erweitert eine Starterkonfiguration durch Hinzufügen von zwei weiteren Aktuatoren und einem weiteren Leistungsschrank und ermöglicht so ein Upgrade von 2DOF auf 3DOF mit minimalem Aufwand.

Benötige ich für das Upgrade-Set eine zusätzliche PC-Verbindung oder zusätzliche USB-Hardware?

Nein. Zusätzliche Computeranschlüsse sind nicht erforderlich; die Stromverteilerschränke werden direkt im System angeschlossen.

Welchen Vorteil habe ich durch das Upgrade auf 3DOF?

Die Hinzunahme der Rollachse erhöht den Realismus und hilft Ihnen, Effekte wie Übersteuern und Untersteuern präziser zu spüren, wodurch das Erlebnis immersiver wird.

Für wen ist das Upgrade-Set geeignet?

Jeder, der bereits das Intro (Basic) Set oder das Pivot Set besitzt und auf eine vollständige 3DOF-Konfiguration (4-Aktuator-Layout) erweitern möchte.
