QS-220 2,5DOF Aktuatoren Schwenksatz

€4.965,00
€4.965,00 €4.965,00
Versand wird beim Checkout berechnet

Ein kompaktes, leistungsstarkes Motion-Starterkit, basierend auf QS-220-Aktuatoren und der speziellen QS-Pivot-Geometrie. Dieses 2,5-DOF-System liefert präzise Nick- und Rollbewegungen mit verbesserter vertikaler Lastübertragung und realistischer Fahrbahnstruktur – ohne den Platzbedarf einer kompletten Multi-Aktuator-Plattform. Die Steuerung erfolgt über den Qubic Manager.

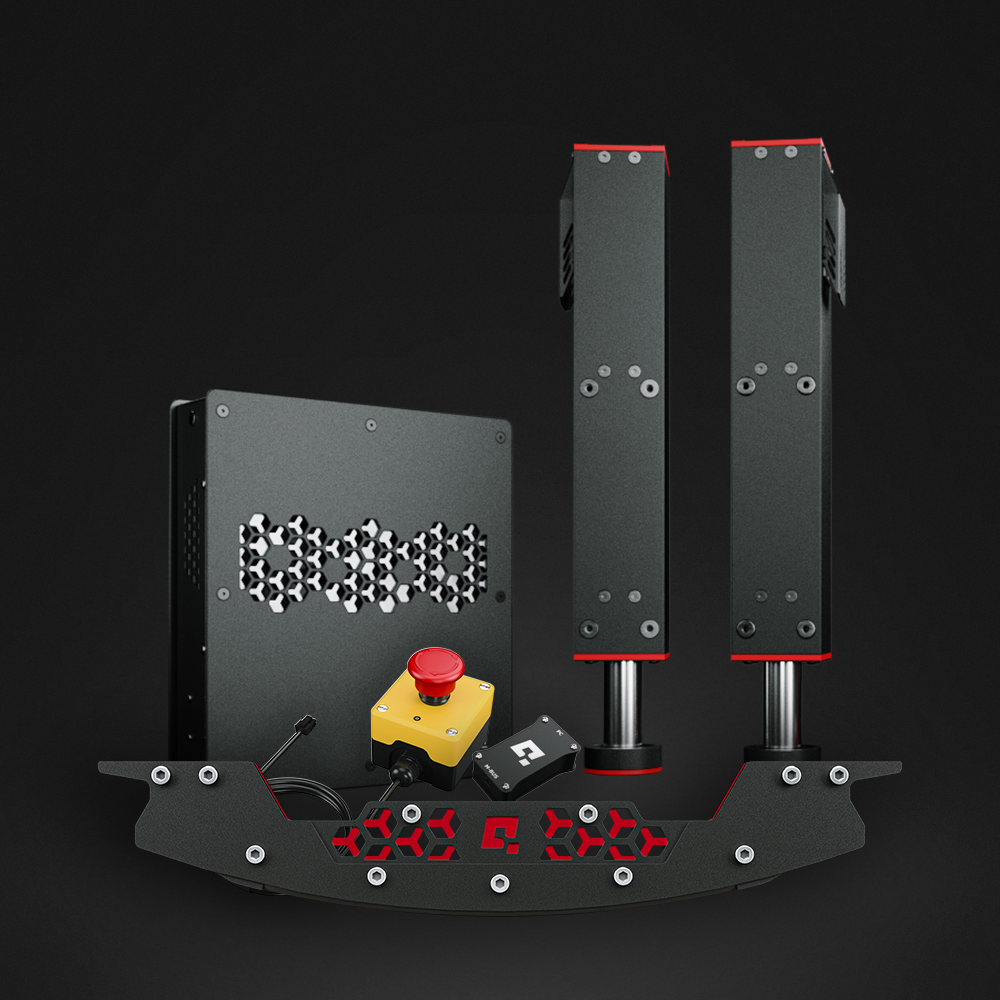

Was ist enthalten (Paketinhalt)

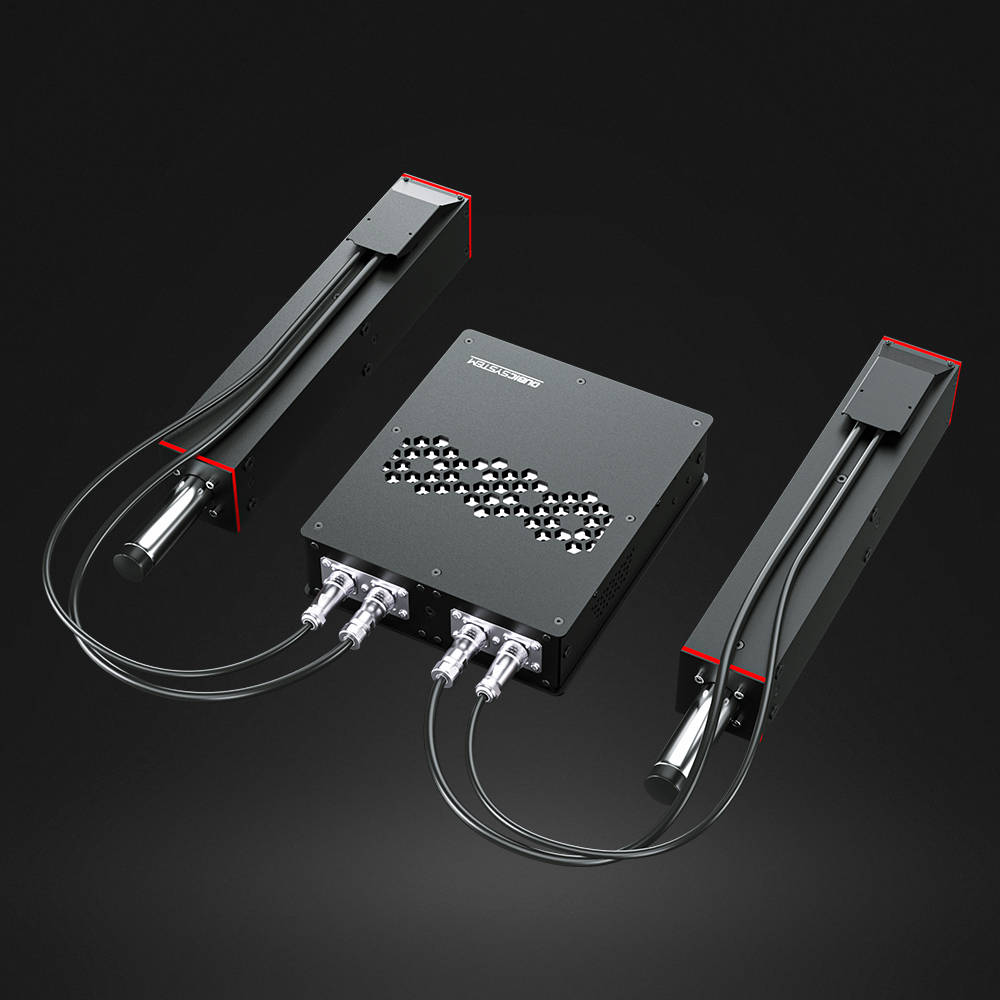

  • QS-220 Bewegungssatz – 2 Aktuatoren + Schaltschrank
  • QS-Pivot
  • QS-MC6 (Bewegungssperre-Schalter + M10-Controller)
  • Stromkabel (regionsspezifisch)
Netzstecker: EU
Marke: Qubic System
Verfügbarkeit: 5 auf Lager
Artikelnummer: QS-220-PIVOTSET-EU
Sammlungen:
€4.965,00
€4.965,00 €4.965,00

Das QS-220 2,5DOF Pivot-Set wurde für Sim-Racer und professionelle Anwender entwickelt, die intensive, hochwertige Bewegungsabläufe in kompakter Bauweise wünschen. Durch die Kombination von industrietauglichen QS-220 Linearantrieben mit der speziell entwickelten QS-Pivot-Geometrie entsteht ein einzigartiges „2,5DOF“-Erlebnis: präzise Nick- und Rollbewegungen sowie eine überzeugende Wahrnehmung von vertikaler Lastübertragung, Stößen und Chassisbewegungen. Gleichzeitig ist der Platzbedarf und die Komplexität im Vergleich zu einem kompletten Multi-Modul-Antriebssystem geringer.

Das QS-220 ist das Aktuatorsystem mit dem größten Hub im Qubic-Ökosystem und wurde für anspruchsvolle Anwendungen entwickelt, bei denen Bewegungsreichweite und Reaktionsschnelligkeit entscheidend sind. Mit 100-mm-Hubaktuatoren, geringer Latenz und Echtzeit-Vibrationsdarstellung liefert es präzises Feedback für Bremsen, Beschleunigen, Richtungswechsel, Bordsteinkontakte und Oberflächenbeschaffenheit. Die Steuerung erfolgt über den Qubic Manager mit denselben spielspezifischen Profilen und demselben Tuning-Workflow wie bei den größeren Motion-Cockpits von Qubic Systems.

Hinweis: Die „Heave“-Bewegung wird als ein aus der Nickachse kombiniertes Heave-Bewegungsmuster simuliert.

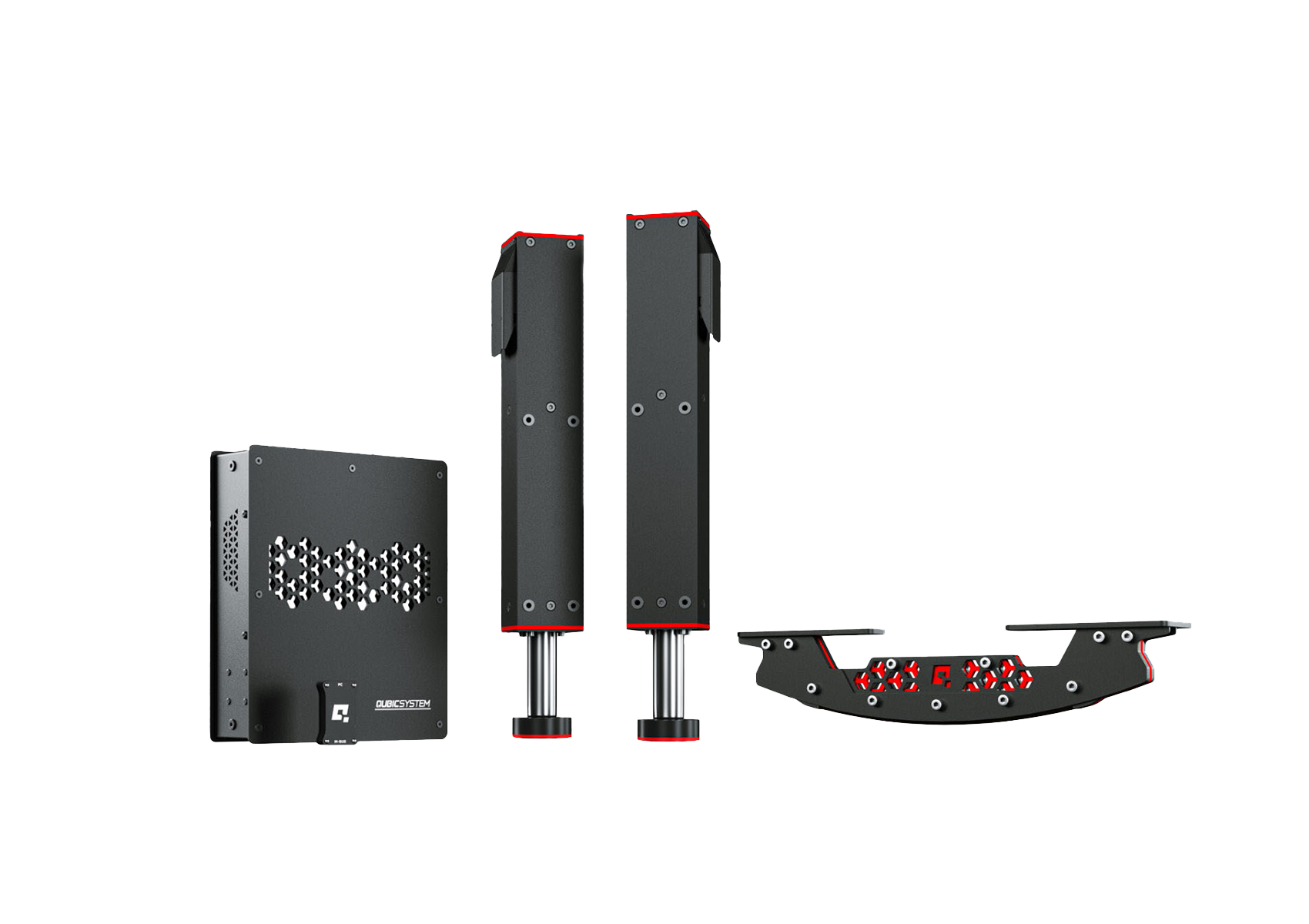

Pivot-Set 2,5 Freiheitsgrade Konfiguration

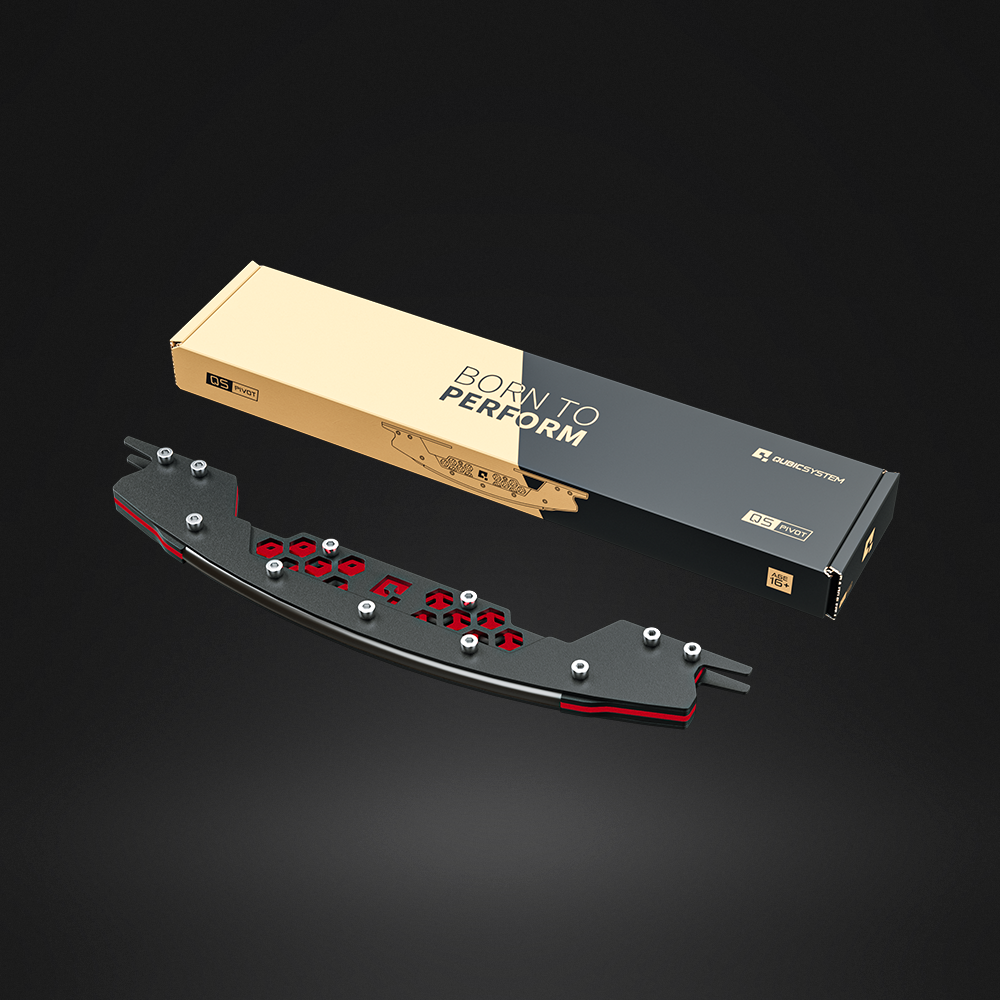

QS-Pivot ist ein innovatives Zubehörteil für Anwender, die die intensiven Empfindungen suchen, die man typischerweise in High-End-Simulatoren findet. In Kombination mit den Aktuatoren QS-210 oder QS-220 ermöglicht es eine einzigartige 2,5-DOF*-Konfiguration, die ein vollständiges Eintauchen in die Fahrsimulation ermöglicht.

Das Pivot-Set ist auch langfristig eine kluge Wahl, da es modular aufgebaut ist. Wenn Sie aufrüsten möchten, können Sie das Pivot-Set durch zwei weitere Aktuatoren ersetzen und so eine vollständige 3DOF-Konfiguration erreichen, ohne Ihr Rig umzubauen oder das Gesamtkonzept der QS-Plattform zu ändern.

Anschließen und loslegen

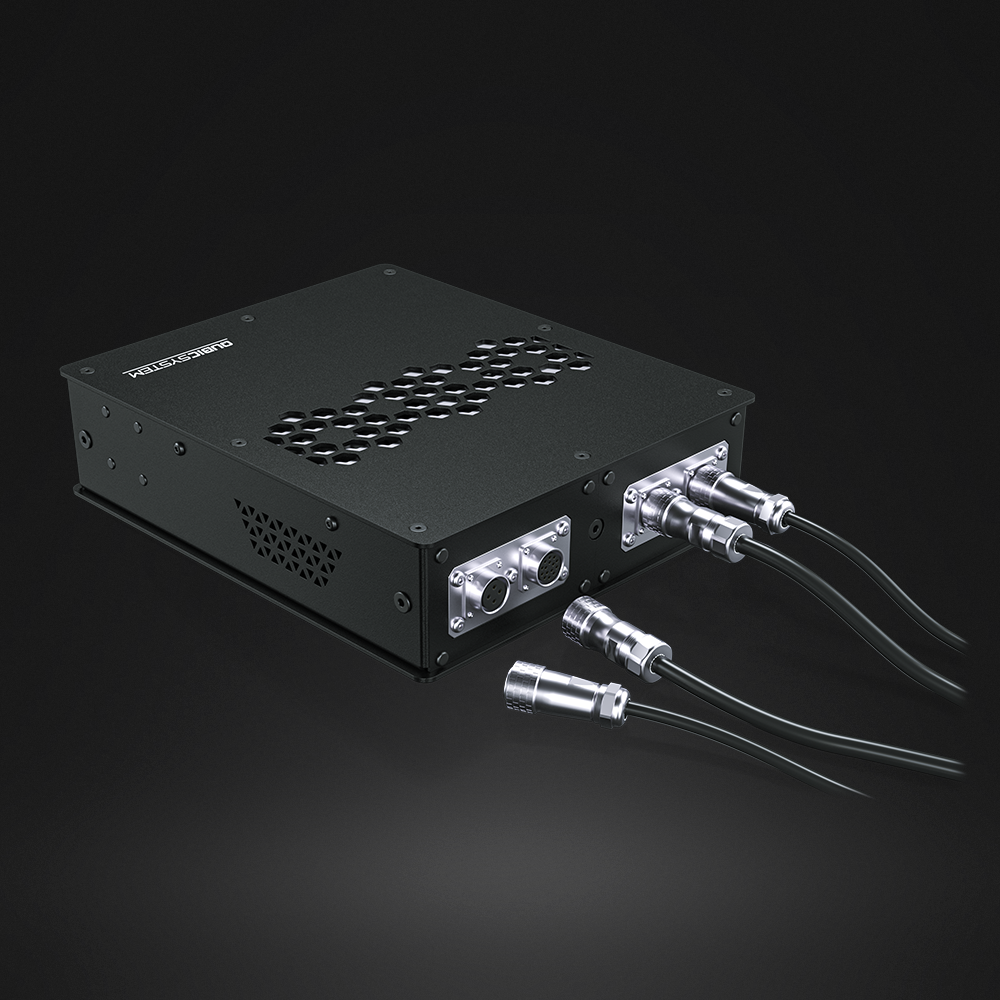

Unsere neuesten Schaltschränke und Aktuatoren sind mit einer neuen Generation von Steckverbindern ausgestattet. Dank ihres verchromten Messinggehäuses und der abgeschirmten Konstruktion bieten sie einen soliden und robusten Schutz vor elektromagnetischen Störungen .

Dies schützt Ihre Gesundheit und EMV-empfindliche Geräte, da ein solcher Schutz mit den im Simracing-/Simulationsmarkt massenhaft verwendeten Kunststoffsteckern nicht möglich ist (sie sind nicht ausreichend abgeschirmt).

Darüber hinaus sind sie vollständig abnehmbar , was die Installation sehr einfach macht, technische Kenntnisse nicht erfordert und deutlich weniger Zeit in Anspruch nimmt.

Stabilität verbessern

Das QS-220 3DoF-Bewegungssystem ist mit speziellen Halterungen ausgestattet, die eine präzise Anpassung für ein immersives Rennerlebnis ermöglichen. Diese anpassungsfähigen Halterungen integrieren Aktuatoren nahtlos in gängige Cockpits aus Aluminium und sorgen so für unerschütterliche Stabilität und ein mitreißendes virtuelles Rennerlebnis.

Montageoptionen

Entdecken Sie, wie schnell und einfach Sie das QS-220-Set in Ihrem Cockpit montieren können. Ob Sie die erste Montageoption für ein einfaches Setup oder die zweite für mehr Flexibilität bevorzugen – die QS-220-Halterungen ermöglichen eine problemlose Installation der Bewegungsplattform ganz nach Ihren Bedürfnissen.

Inhouse-Software

Qubic Manager ist eine intern entwickelte , professionelle und spezialisierte Software für Motion-Plattformen. Sie ist Plug-and-Play-kompatibel mit allen gängigen Renn- und Flugsimulationsspielen für PC und wird kontinuierlich aktualisiert, um neue Titel bei deren Veröffentlichung zu unterstützen.

Der Qubic Manager ist eine leistungsstarke Engine, aber dennoch einfach zu bedienen, mit der Sie Bewegungs-, Stoß-, Roll- und Nickwerte ganz einfach per Knopfdruck anpassen können.

Benutzerhandbuch Software herunterladen Produktkarte
  • 2x Aktuatoren QS-220 mit Stabilisierungsplatte
  • 1x QS-210 Stromversorgungsschrank

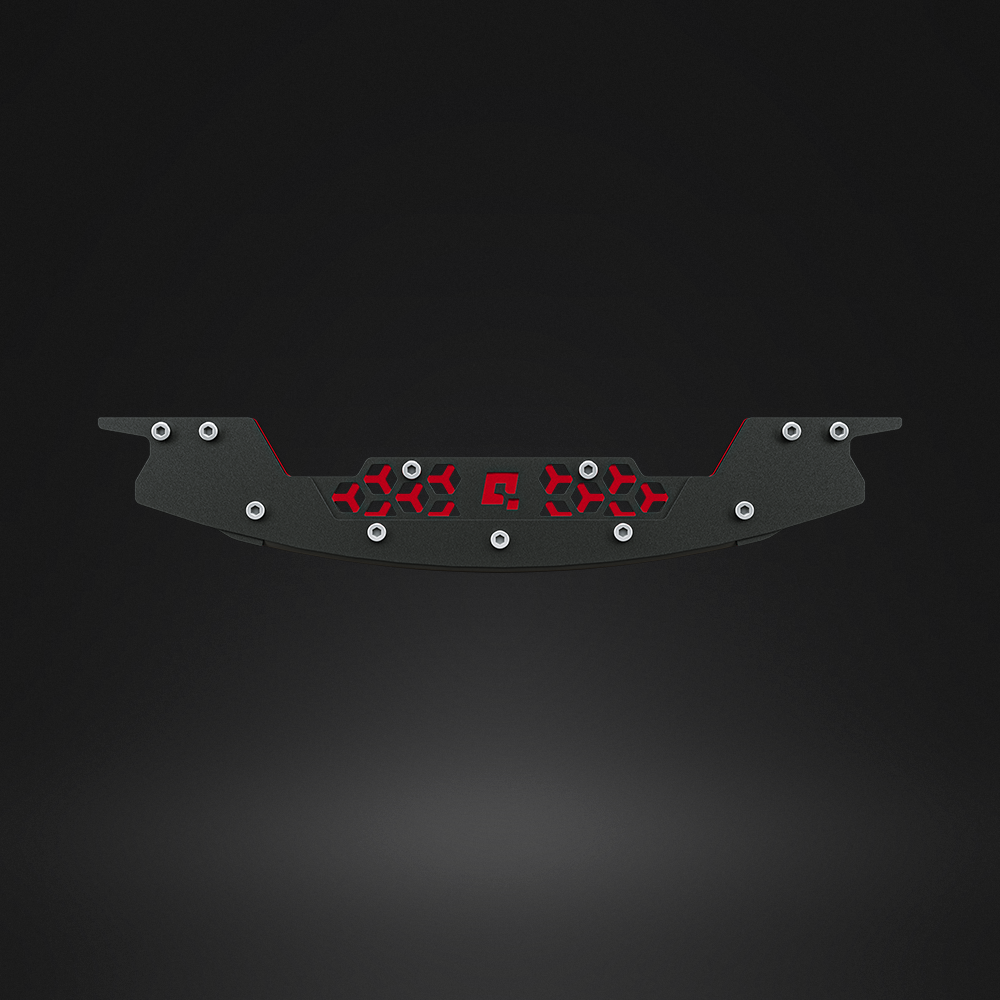

  • 1x Schwenkbein für QS-220 2,5DoF-Konfiguration

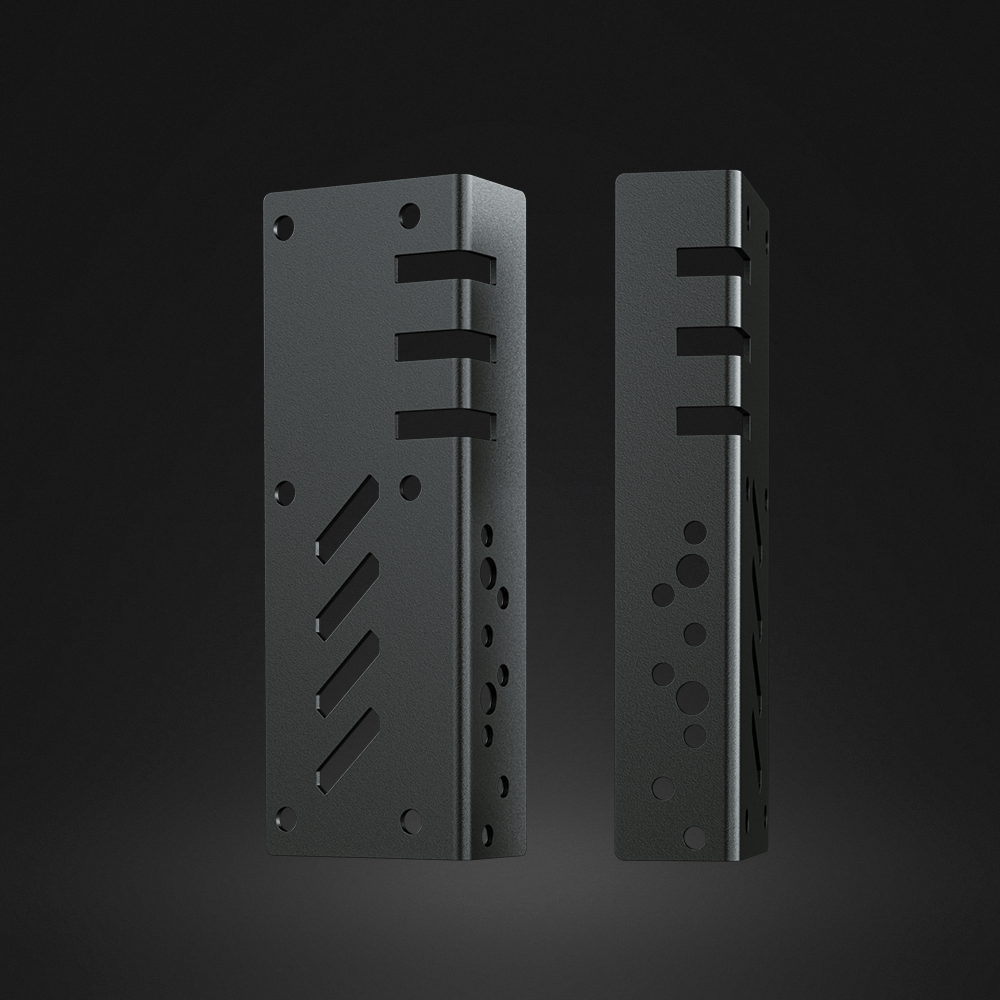

  • 2x Montagehalterungssatz für Aktuator
  • 1x Kabelsatz
  • 1x Schraubensatz

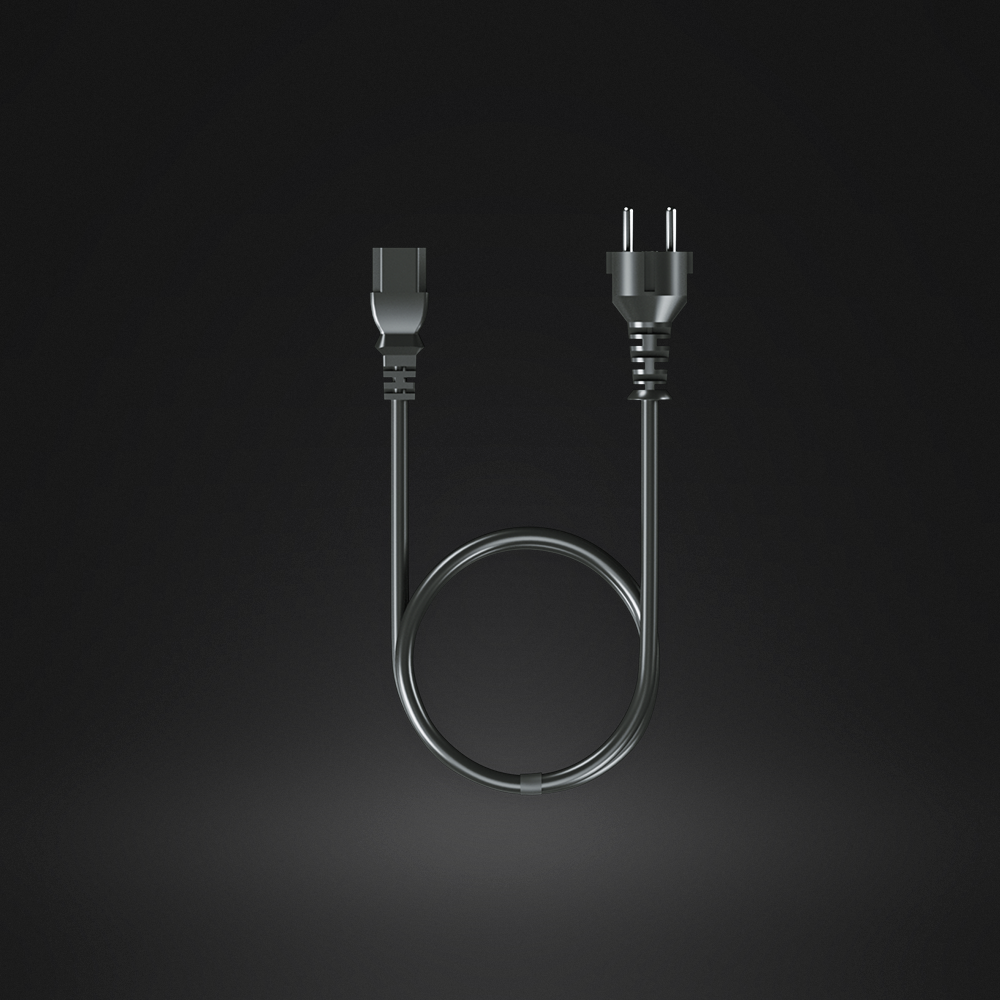

  • 1 x Netzkabel (Typ bitte bei der Bestellung auswählen: EU, UK, US oder AU)
Nur Versand (keine Abholung)

Derzeit bieten wir keine Abholung im Geschäft, keine Abholung am Straßenrand und keine Lieferung in die Filiale an.

Alle Artikel sind nur per Versand erhältlich und werden an die beim Checkout angegebene Adresse geliefert.

Bearbeitungszeiten

Die Bearbeitungszeit hängt von der Produktverfügbarkeit ab:

  • Lagerware: Versand in der Regel innerhalb von 1–3 Werktagen .
  • Bei Sonderanfertigungen/Vorbestellungen: Innerhalb von 1–2 Werktagen nach Ihrer Bestellung werden wir Sie kontaktieren (oder Ihre Bestellung aktualisieren) und Ihnen den voraussichtlichen Lieferzeitraum mitteilen.
Lieferung & Sendungsverfolgung

Sobald Ihre Bestellung versandt wurde, erhalten Sie eine Bestätigungs-E-Mail mit folgendem Inhalt:

  • Ihre Sendungsnummer / Ihr Tracking-Link
  • Details zum Spediteur und zur Sendung (sofern verfügbar)

Bitte beachten Sie: Die Lieferzeit beginnt, nachdem das Paket an den Spediteur übergeben wurde, und kann je nach Ihrem Standort und der Leistung des Spediteurs variieren.

So funktioniert der Versand
  1. Wählen Sie Ihre Produktoptionen (Farbe/Größe/Menge, falls zutreffend).
  2. Gehen Sie zur Kasse und geben Sie Ihre Versanddetails ein.
  3. Geben Sie Ihre Bestellung auf und Sie erhalten eine Bestellbestätigung per E-Mail.
  4. Wir bearbeiten Ihre Bestellung je nach Verfügbarkeit des Produkts (auf Lager oder auf Bestellung gefertigt).
  5. Sobald Ihre Bestellung versandt wurde, senden wir Ihnen die Sendungsverfolgungsinformationen per E-Mail zu.
  6. Verfolgen Sie Ihr Paket und erhalten Sie es an der angegebenen Lieferadresse.
Wichtige Hinweise
  • Adressänderungen: Falls Sie Ihre Lieferadresse aktualisieren müssen, kontaktieren Sie uns bitte umgehend. Änderungen sind nur vor dem Versand der Bestellung möglich.
  • Teillieferungen: Wenn Ihre Bestellung Artikel mit unterschiedlicher Verfügbarkeit enthält, versenden wir diese gegebenenfalls separat (wenn dies die Liefergeschwindigkeit verbessert).
  • Verzögerungen: Bei Spitzenzeiten, extremen Wetterbedingungen oder Zollkontrollen (bei internationalen Sendungen) kann es zu Verzögerungen seitens der Transportunternehmen kommen.
  • Unzustellbare Pakete: Wenn ein Paket aufgrund einer falschen Adresse oder fehlgeschlagener Zustellversuche zurückgesendet wird, können zusätzliche Versandkosten anfallen.
Fragen?

Bei Fragen zum Versand oder zum Status Ihrer Bestellung kontaktieren Sie uns bitte unter contact@apexone.shop oder nutzen Sie das untenstehende Formular – wir helfen Ihnen schnell weiter.

Spezifikationen

Marke

Qubic system

Produktart

Aktuatoren

Technische Daten

  • Architektur

    2.5 DOF

  • Nutzlast

    175 kg

  • Schwingungsfrequenzbereich

    0-100 Hz

  • Verbindung

    USB

Leistung

  • Aktuatorhub

    100 mm

  • Maximale Geschwindigkeit

    Q-Mode (230V): 800 mm/s, Performance Mode (115V/230V): 400 mm/s, Heavy Duty Mode (115/230V): 300 mm/s

  • Maximale Beschleunigung

    Q-Mode (230V): 0.8G, Performance Mode (115V/230V): 0.7G, Heavy Duty Mode (115/230V): 0.4G

  • Latenz

    < 8 ms

Stromversorgung

  • Anforderungen an die Stromversorgung

    115/230 V Wechselstrom, einphasig

  • Durchschnittlicher Stromverbrauch

    2.5DOF Q-Mode: 130W (230V), Performance: 140W (230V), 135W (115V), Heavy Duty: 218W (230V), 231W (115V)

  • Spitzenstrom für die Leistungsschalterspezifikation

    2.5DOF Q-Mode: 2.59A (230V), Performance: 2.28A (230V), 3.68A (115V), Heavy Duty: 2.94A (230V), 4.95A (115V)

Häufig gestellte Fragen

Was ist QS-220?

QS-220 ist ein modulares Linearaktuator-Bewegungssystem, das für realistische Bewegungstexturen und Echtzeit-Vibrationen (bis zu 100 Hz) mit sehr geringer Latenz (<8 ms) und hoher Steuerfrequenz (bis zu 1000 Hz) entwickelt wurde.

Welche Bewegungskonfigurationen (DOF) unterstützt QS-220?

Je nach Anzahl der QS-220-Module und der Cockpitkonfiguration kann QS-220 als 2/3 oder sogar 4/5/6 DOF beim Einsatz in beweglichen Cockpits realisiert werden.

Was sind die wichtigsten Leistungsmerkmale der QS-220-Aktuatoren?

Der Hub des Aktuators beträgt 100 mm (3,93 Zoll). Die maximale Geschwindigkeit liegt bei bis zu 800 mm/s (Q-Mode bei 230 V), und das System unterstützt Echtzeit-Vibrationen im Bereich von 0–100 Hz mit einer Latenz unter 8 ms.

Welche Stromversorgung wird benötigt?

115/230 V Wechselstrom, einphasig (regionsabhängig). Das System wird über USB (über das Bewegungssteuerungs-Set) mit dem PC verbunden.

Welche Software wird verwendet? Ist sie im Lieferumfang enthalten?

Qubic Manager dient zur Konfiguration und zum Betrieb des Systems. Die Softwarelizenz ist kostenlos.

Kann es für VR verwendet werden?

Ja. Qubic Manager unterstützt VR HeadWay (VR-Bewegungskompensation), um unerwünschte VR-Tracking-Effekte durch Plattformbewegungen zu reduzieren.

Worin besteht der Unterschied zwischen QS-220 und QS-210?

Das QS-220 ist das größere System mit längerem Hub (100 mm gegenüber 60 mm beim QS-210), das für größere Bewegungsbereiche und anspruchsvollere Anwendungen konzipiert ist. Es unterstützt außerdem höhere maximale Geschwindigkeitsmodi (bis zu 800 mm/s im Q-Mode) und höhere empfohlene Nutzlasten in 3DOF-Konfigurationen im Vergleich zum QS-210.

Was ist die Dreh- und Angelstelle?

Es handelt sich um ein QS-220 Starterset, das mit dem QS-Pivot Zubehör ausgestattet ist, um die Bewegungsgeometrie zu verändern/optimieren und bestimmte Empfindungen in kompakten Setups zu verbessern.

Für wen ist das Pivot-Set gedacht?

Für Nutzer, die auf kleinem Raum intensivere Empfindungen wünschen, ohne gleich auf eine Multi-Modul-Konfiguration (höherer Freiheitsgrad) umzusteigen.
