QS-220 Aktuator-Upgrade auf 3DOF

€4.265,00
€4.265,00 €4.265,00
Versand wird beim Checkout berechnet

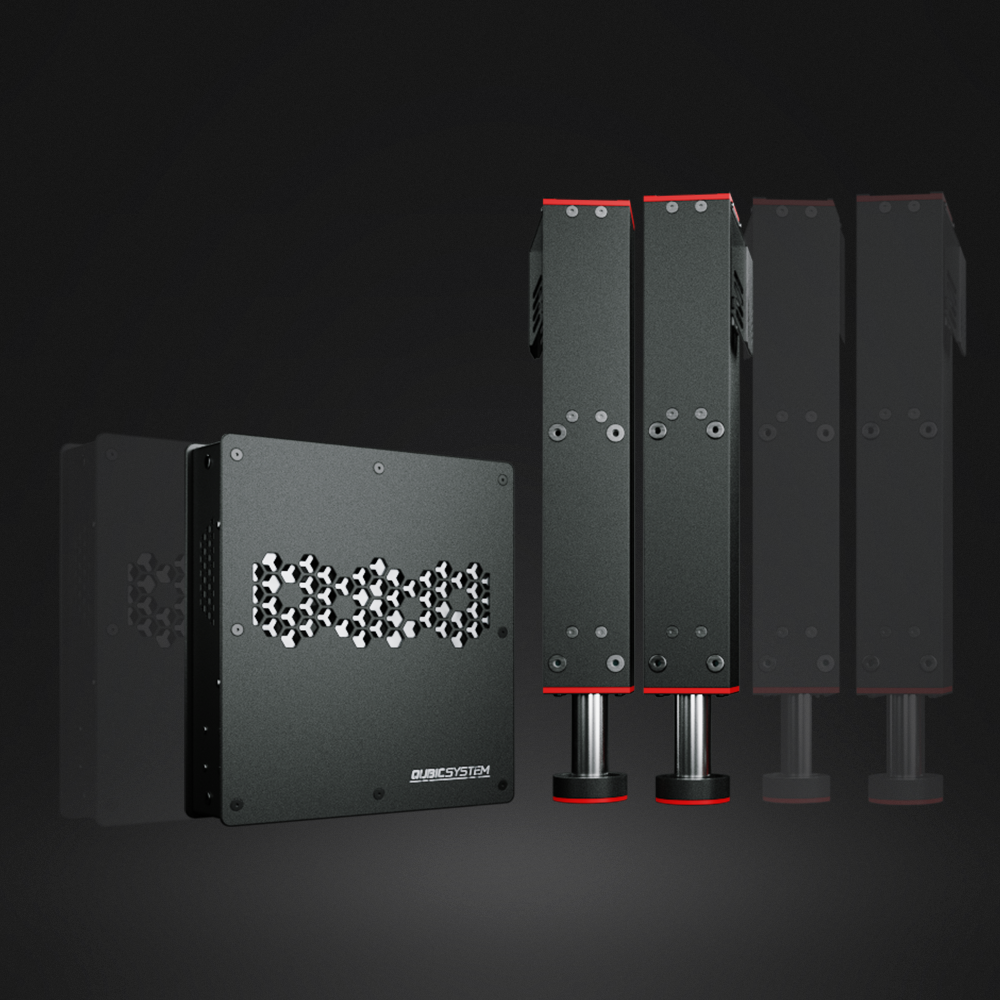

Das QS-220 Upgrade-Set ist das Erweiterungsset zur Aufrüstung Ihrer bestehenden QS-220 Starterkonfiguration zu einem vollständigen 3DOF- Aktuatorsystem. Es fügt ein zusätzliches QS-220 Motion-Set (2 Aktuatoren + Schaltschrank) hinzu und ermöglicht so in Kombination mit Ihrem aktuellen System einen größeren Bewegungsbereich und eine realistischere Fahrzeugdynamik.

Was ist enthalten?

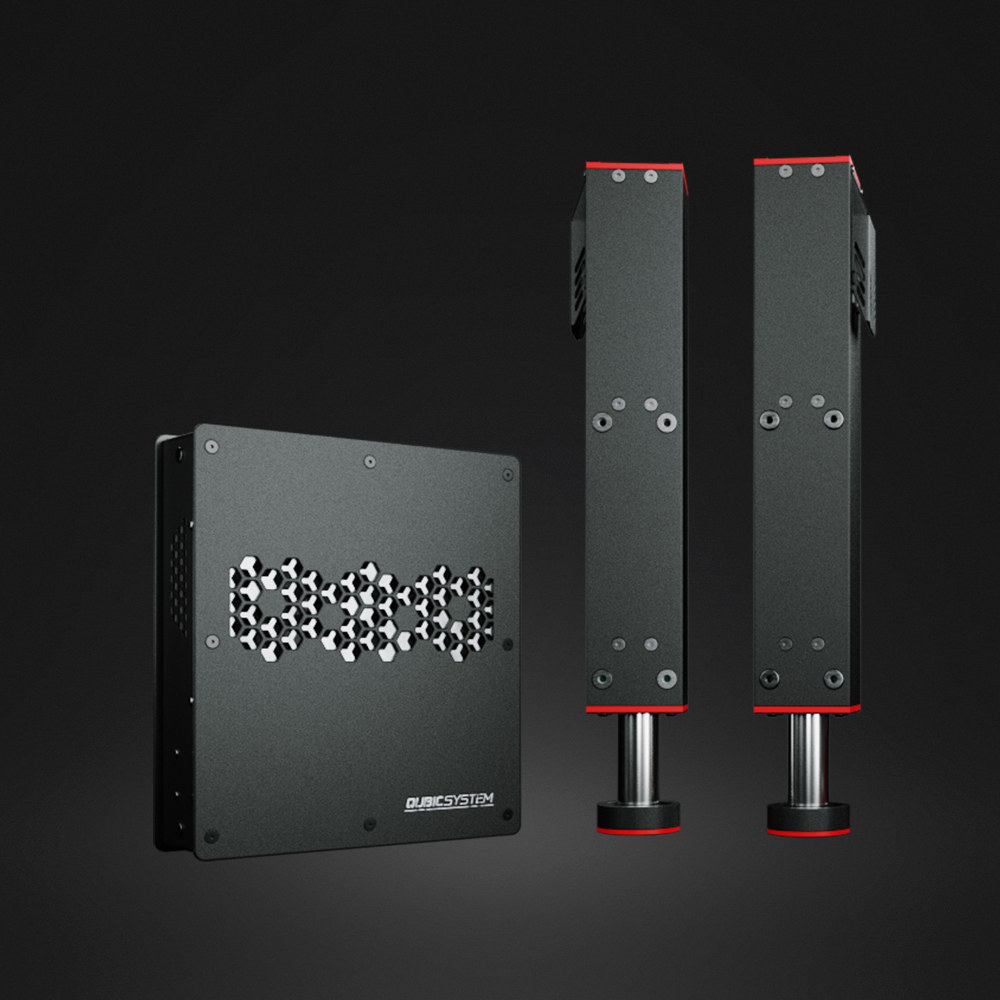

  • QS-220 Bewegungssatz – 2 Aktuatoren + Schaltschrank
  • Stromkabel (regionsspezifisch)
Steckertyp: EU
Marke: Qubic System
Verfügbarkeit: 5 auf Lager
Artikelnummer: QS-220-UPGRADE-EU
Sammlungen:
€4.265,00
€4.265,00 €4.265,00

Das QS-220 Aktuator-Upgrade-Set auf 3DOF richtet sich an Kunden, die bereits ein QS-220 Starter-Setup besitzen und dieses zu einer vollständigen 3DOF-Konfiguration erweitern möchten. Durch Hinzufügen eines weiteren QS-220 Motion-Sets wechseln Sie von einem einfachen Einstiegs-Layout zu einer umfassenderen, aktuatorbasierten Bewegungsarchitektur, die präzisere Rückmeldungen, mehr Spielraum und ein überzeugenderes Fahrverhalten bietet – insbesondere bei Gewichtsverlagerungen und Kurvenfahrten.

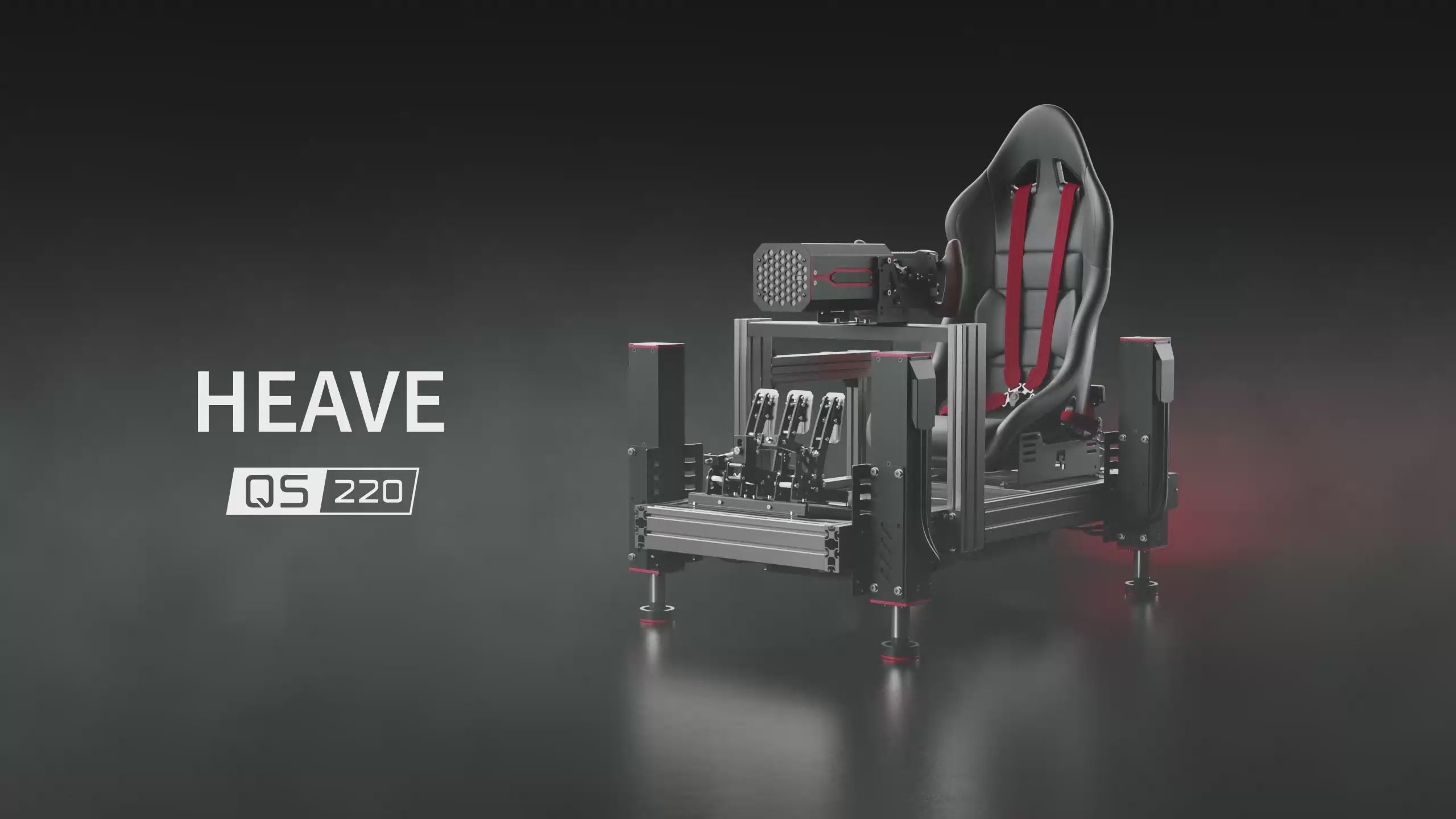

Das QS-220 ist das größere Aktuatorsystem mit höherem Hub im Qubic-Ökosystem und wurde für anspruchsvolle Sim-Racing- und professionelle Simulationsanwendungen entwickelt. Mit 100-mm-Hubaktuatoren, latenzarmer Steuerung und Echtzeit-Vibrationsdarstellung reproduziert es Straßenoberflächen und schnelle Fahrdynamik mit außergewöhnlicher Präzision. Die Konfiguration erfolgt vollständig im Qubic Manager, wobei der gleiche Tuning-Workflow und die gleichen spielspezifischen Profile wie bei den Motion-Cockpits von Qubic Systems zum Einsatz kommen.

Dieses Upgrade-Set ist für Anwender gedacht, die bereits den Bewegungscontroller QS-MC6 in ihrem bestehenden System verwenden. Das neue Bewegungsset lässt sich in typischen QS-220-Konfigurationen mit mehreren Modulen direkt in das System integrieren, ohne dass zusätzliche PC-Anschlüsse erforderlich sind. Sie erweitern den Aktuatorstapel, schließen den Schaltschrank an das System an und konfigurieren das neue 3DOF-Profil in der Software.

Upgrade-Set

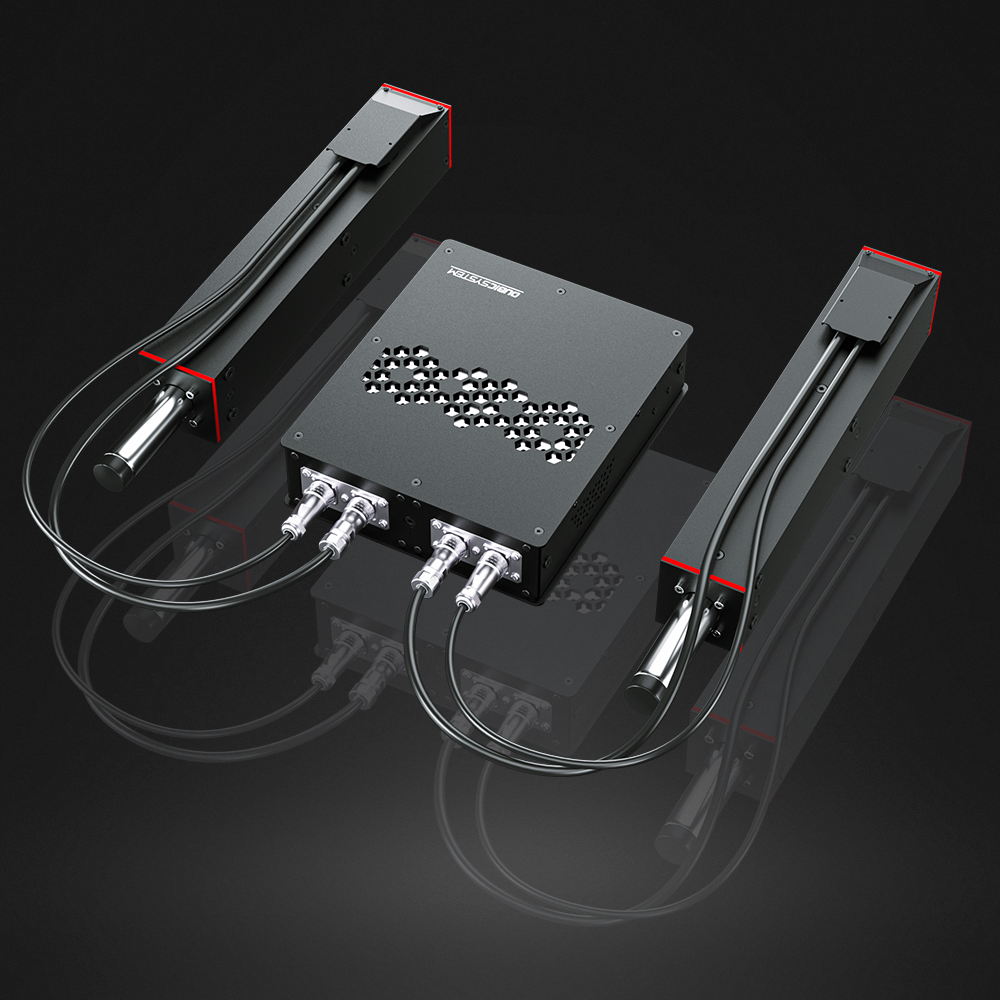

Das QS-220 ist auf Erweiterbarkeit ausgelegt – Sie können Ihr Intro-Set später mit zwei weiteren Aktuatoren und dem Netzteil erweitern. Für den Aufbau Ihres außergewöhnlichen Motion-Rigs benötigen Sie keinen zusätzlichen PC-Anschluss; verbinden Sie die Netzteile einfach direkt miteinander. Erweitern Sie Ihre Bewegungssteuerung von 2DOF auf 3DOF. Die zusätzliche Hubachse ermöglicht Über- und Untersteuern und sorgt so für ein realistischeres und präziseres Fahrgefühl.

Anschließen und loslegen

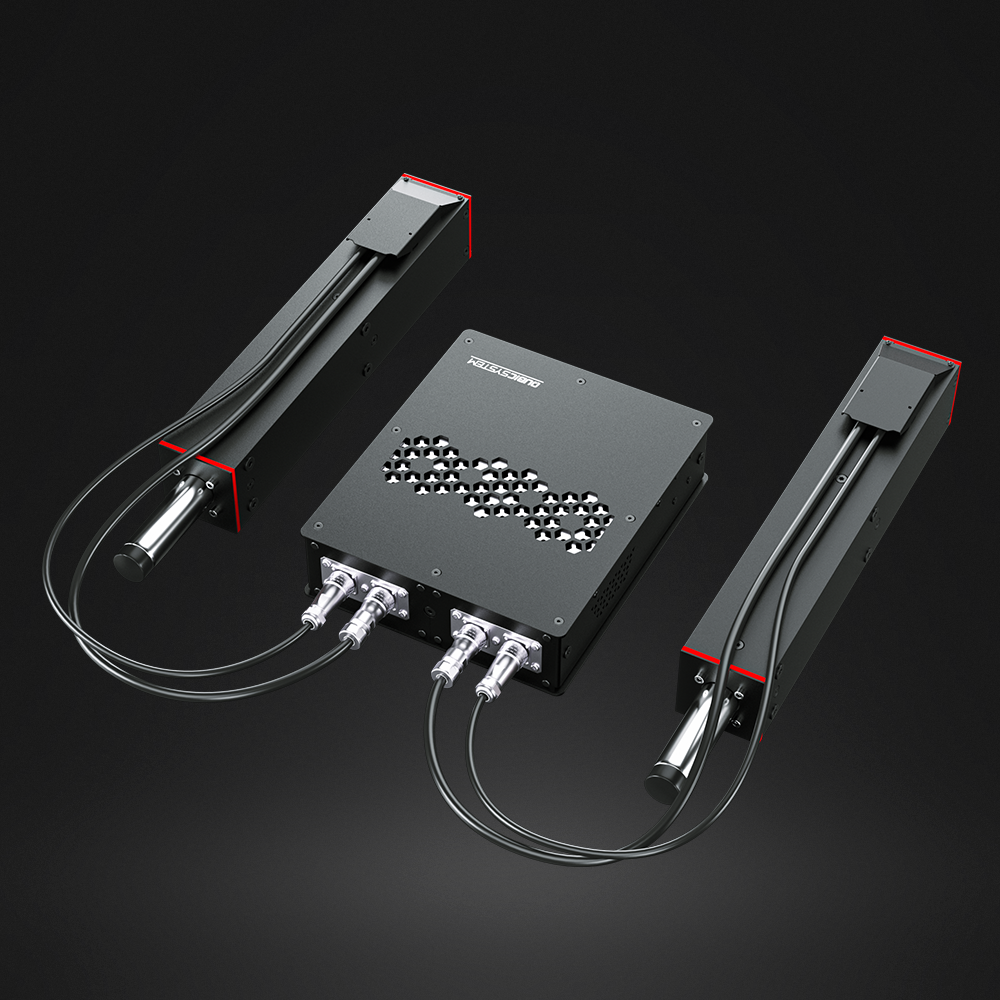

Unsere neuesten Schaltschränke und Aktuatoren sind mit einer neuen Generation von Steckverbindern ausgestattet. Dank ihres verchromten Messinggehäuses und der abgeschirmten Konstruktion bieten sie einen soliden und robusten Schutz vor elektromagnetischen Störungen .

Dies schützt Ihre Gesundheit und EMV-empfindliche Geräte, da ein solcher Schutz mit den im Simracing-/Simulationsmarkt massenhaft verwendeten Kunststoffsteckern nicht möglich ist (sie sind nicht ausreichend abgeschirmt).

Darüber hinaus sind sie vollständig abnehmbar , was die Installation sehr einfach macht, technische Kenntnisse nicht erfordert und deutlich weniger Zeit in Anspruch nimmt.

Stabilität verbessern

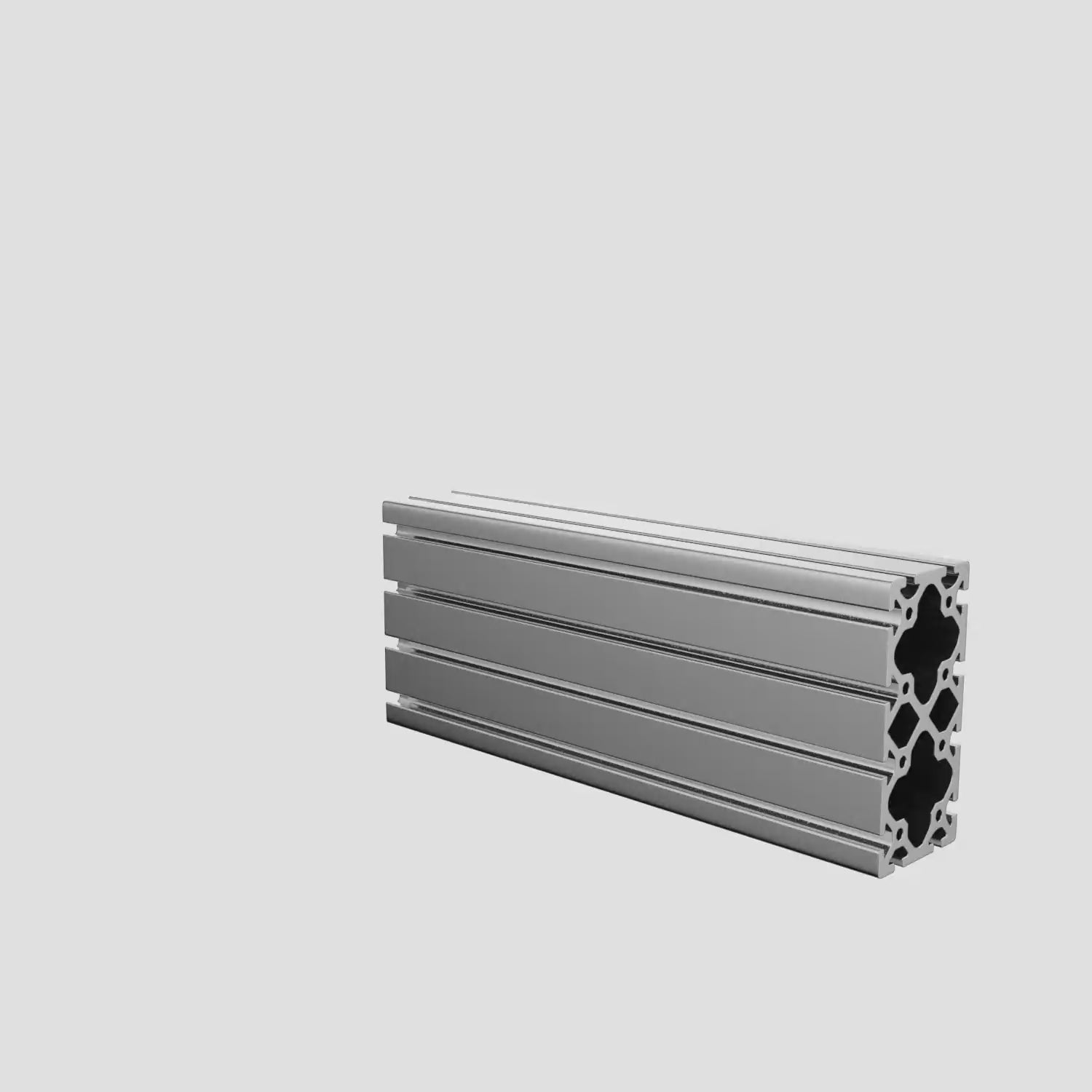

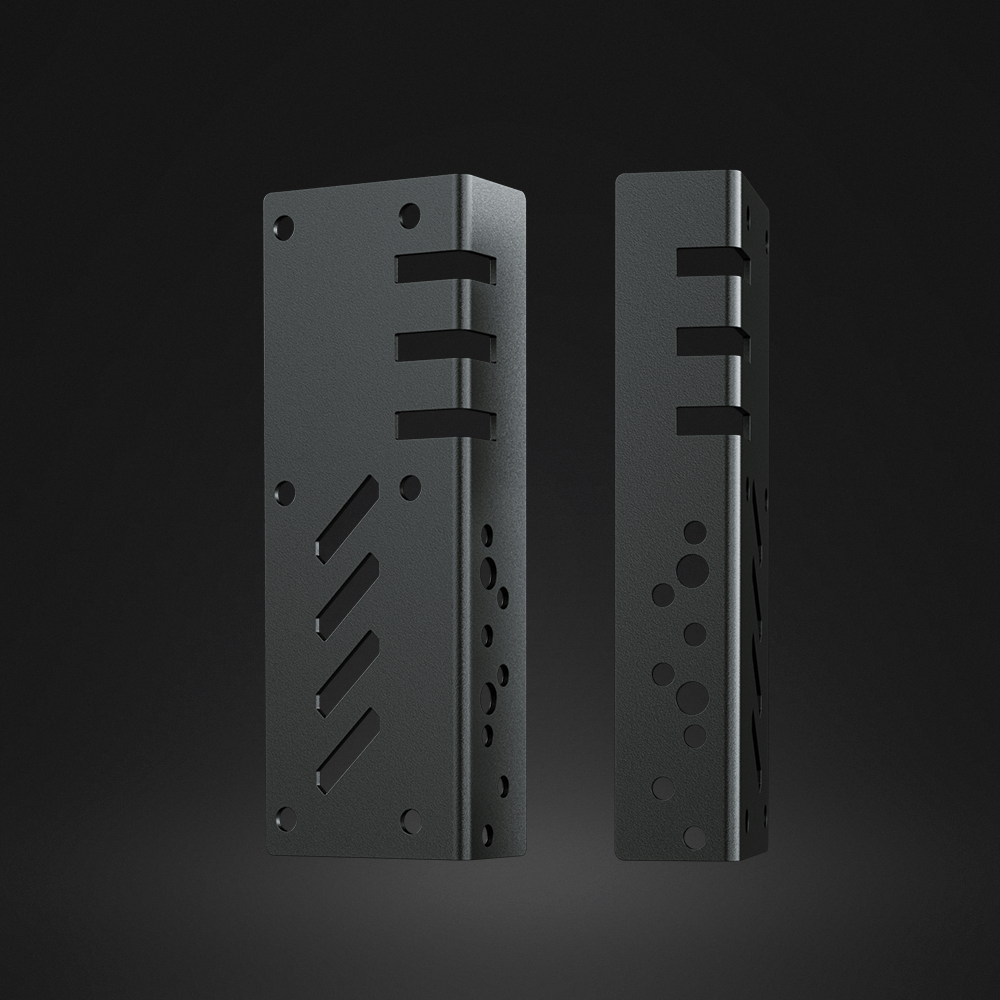

Das QS-220 3DoF-Bewegungssystem ist mit speziellen Halterungen ausgestattet, die eine präzise Anpassung für ein immersives Rennerlebnis ermöglichen. Diese anpassungsfähigen Halterungen integrieren Aktuatoren nahtlos in gängige Cockpits aus Aluminium und sorgen so für unerschütterliche Stabilität und ein mitreißendes virtuelles Rennerlebnis.

Montageoptionen

Entdecken Sie, wie schnell und einfach Sie das QS-220-Set in Ihrem Cockpit montieren können. Ob Sie die erste Montageoption für ein einfaches Setup oder die zweite für mehr Flexibilität bevorzugen – die QS-220-Halterungen ermöglichen eine problemlose Installation der Bewegungsplattform ganz nach Ihren Bedürfnissen.

Inhouse-Software

Qubic Manager ist eine intern entwickelte , professionelle und spezialisierte Software für Motion-Plattformen. Sie ist Plug-and-Play-kompatibel mit allen gängigen Renn- und Flugsimulationsspielen für PC und wird kontinuierlich aktualisiert, um neue Titel bei deren Veröffentlichung zu unterstützen.

Der Qubic Manager ist eine leistungsstarke Engine, aber dennoch einfach zu bedienen, mit der Sie Bewegungs-, Stoß-, Roll- und Nickwerte ganz einfach per Knopfdruck anpassen können.

Benutzerhandbuch Software herunterladen Produktkarte

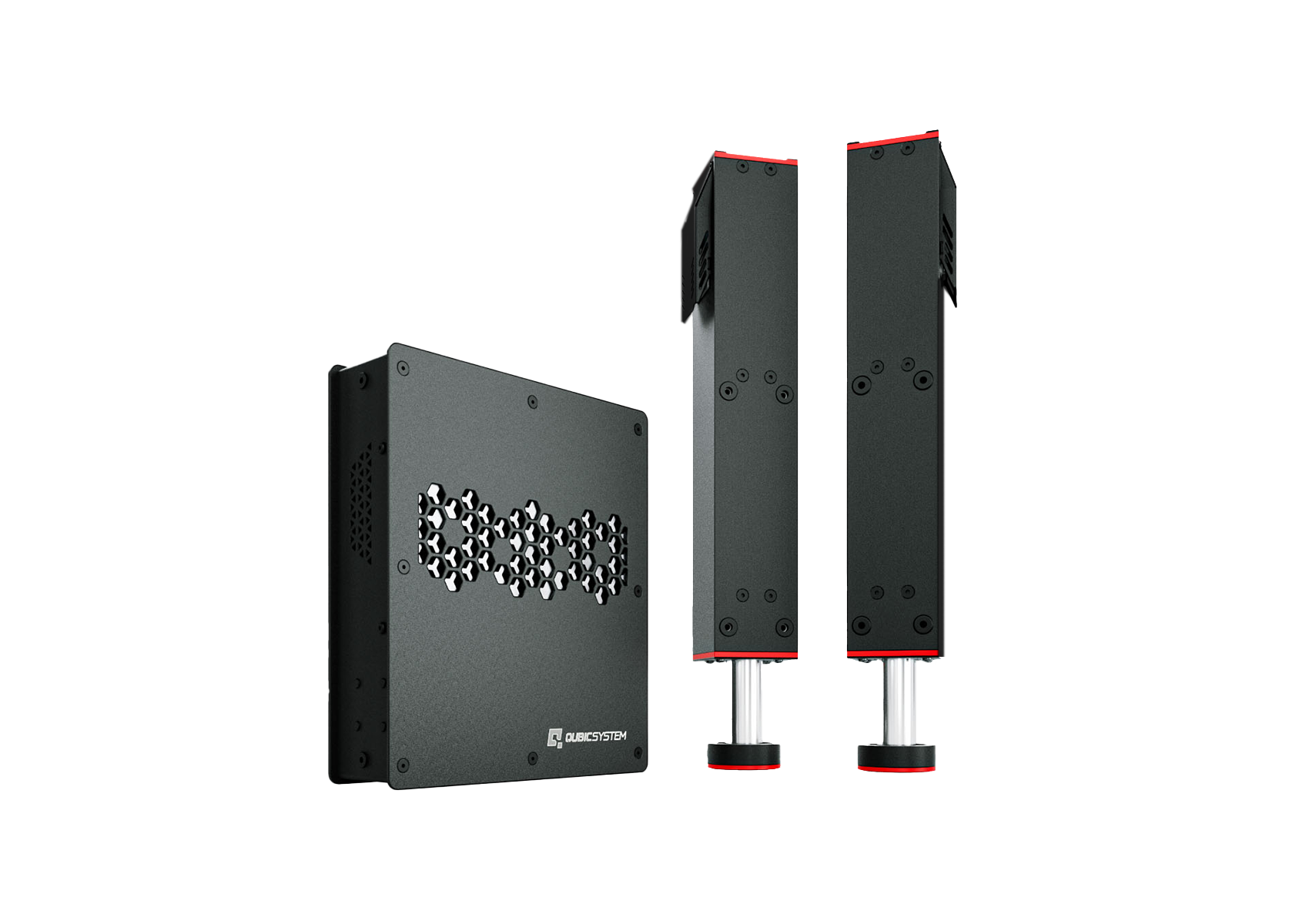

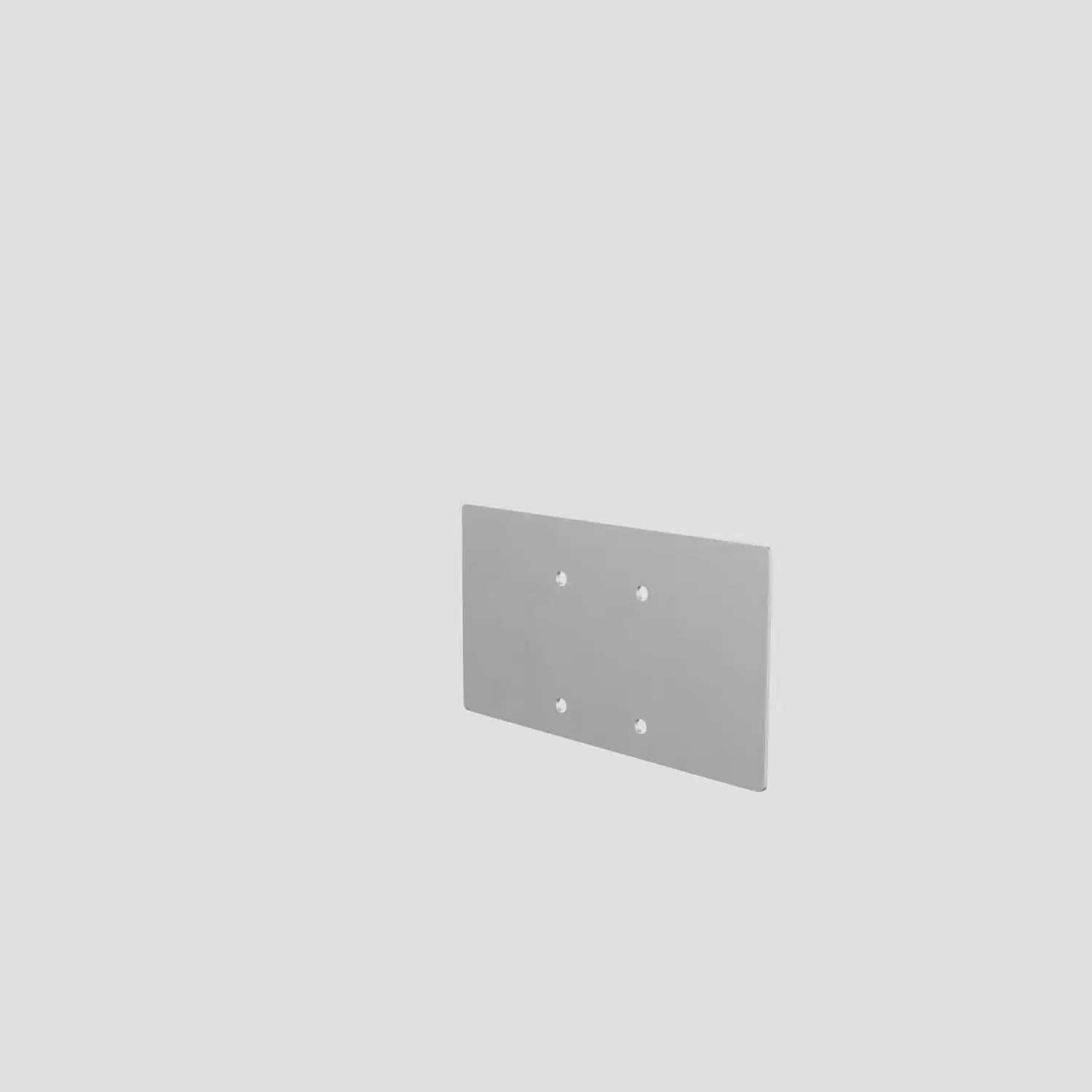

  • 1x – Paar QS-220 Linearantriebe mit Stabilisierungsplatten (2 Stück) (Antriebshalterungen enthalten)
  • 1x – Schaltschrank (Steuermodul)
  • 1x – QS-MC6 (M10 – USB-Controller, MOTION-LOCK-Schalter mit zusätzlichem 2 m Kabel, M-BUS-Abschlusswiderstand, 0,5 m USB-Micro-B-Kabel, 2 m Patchkabel)
  • 1 x Netzkabel (Typ bitte bei der Bestellung auswählen: EU, UK, US oder AU)
Nur Versand (keine Abholung)

Derzeit bieten wir keine Abholung im Geschäft, keine Abholung am Straßenrand und keine Lieferung in die Filiale an.

Alle Artikel sind nur per Versand erhältlich und werden an die beim Checkout angegebene Adresse geliefert.

Bearbeitungszeiten

Die Bearbeitungszeit hängt von der Produktverfügbarkeit ab:

  • Lagerware: Versand in der Regel innerhalb von 1–3 Werktagen .
  • Bei Sonderanfertigungen/Vorbestellungen: Innerhalb von 1–2 Werktagen nach Ihrer Bestellung werden wir Sie kontaktieren (oder Ihre Bestellung aktualisieren) und Ihnen den voraussichtlichen Lieferzeitraum mitteilen.
Lieferung & Sendungsverfolgung

Sobald Ihre Bestellung versandt wurde, erhalten Sie eine Bestätigungs-E-Mail mit folgendem Inhalt:

  • Ihre Sendungsnummer / Ihr Tracking-Link
  • Details zum Spediteur und zur Sendung (sofern verfügbar)

Bitte beachten Sie: Die Lieferzeit beginnt, nachdem das Paket an den Spediteur übergeben wurde, und kann je nach Ihrem Standort und der Leistung des Spediteurs variieren.

So funktioniert der Versand
  1. Wählen Sie Ihre Produktoptionen (Farbe/Größe/Menge, falls zutreffend).
  2. Gehen Sie zur Kasse und geben Sie Ihre Versanddetails ein.
  3. Geben Sie Ihre Bestellung auf und Sie erhalten eine Bestellbestätigung per E-Mail.
  4. Wir bearbeiten Ihre Bestellung je nach Verfügbarkeit des Produkts (auf Lager oder auf Bestellung gefertigt).
  5. Sobald Ihre Bestellung versandt wurde, senden wir Ihnen die Sendungsverfolgungsinformationen per E-Mail zu.
  6. Verfolgen Sie Ihr Paket und erhalten Sie es an der angegebenen Lieferadresse.
Wichtige Hinweise
  • Adressänderungen: Falls Sie Ihre Lieferadresse aktualisieren müssen, kontaktieren Sie uns bitte umgehend. Änderungen sind nur vor dem Versand der Bestellung möglich.
  • Teillieferungen: Wenn Ihre Bestellung Artikel mit unterschiedlicher Verfügbarkeit enthält, versenden wir diese gegebenenfalls separat (wenn dies die Liefergeschwindigkeit verbessert).
  • Verzögerungen: Bei Spitzenzeiten, extremen Wetterbedingungen oder Zollkontrollen (bei internationalen Sendungen) kann es zu Verzögerungen seitens der Transportunternehmen kommen.
  • Unzustellbare Pakete: Wenn ein Paket aufgrund einer falschen Adresse oder fehlgeschlagener Zustellversuche zurückgesendet wird, können zusätzliche Versandkosten anfallen.
Fragen?

Bei Fragen zum Versand oder zum Status Ihrer Bestellung kontaktieren Sie uns bitte unter contact@apexone.shop oder nutzen Sie das untenstehende Formular – wir helfen Ihnen schnell weiter.

Spezifikationen

Marke

Qubic system

Produktart

Aktuatoren

Technische Daten

  • Architektur

    2DOF to 3DOF upgrade

  • Schwingungsfrequenzbereich

    0-100 Hz

  • Verbindung

    USB

Leistung

  • Aktuatorhub

    100 mm

  • Maximale Geschwindigkeit

    Q-Mode (230V): 800 mm/s | Performance Mode (115V/230V): 400 mm/s | Heavy Duty Mode (115/230V): 300 mm/s

  • Maximale Beschleunigung

    Q-Mode (230V): 0.8G* | Performance Mode (115V/230V): 0.7G* | Heavy Duty Mode (115/230V): 0.4G*

  • Latenz

    < 8 ms

Stromversorgung

  • Anforderungen an die Stromversorgung

    115/230 V Wechselstrom, einphasig

  • Durchschnittlicher Stromverbrauch

    3DOF Q-Mode: 260W (230V) | Performance: 280W (230V), 270W (115V) | Heavy Duty: 436W (230V), 462W (115V)

  • Spitzenstrom für die Leistungsschalterspezifikation

    3DOF Q-Mode: 5.17A (230V) | Performance: 4.55A (230V), 7.35A (115V) | Heavy Duty: 5.88A (230V), 9.89A (115V)

Häufig gestellte Fragen

Was ist QS-220?

QS-220 ist ein modulares Linearaktuator-Bewegungssystem, das für realistische Bewegungstexturen und Echtzeit-Vibrationen (bis zu 100 Hz) mit sehr geringer Latenz (<8 ms) und hoher Steuerfrequenz (bis zu 1000 Hz) entwickelt wurde.

Welche Bewegungskonfigurationen (DOF) unterstützt QS-220?

Je nach Anzahl der QS-220-Module und der Cockpitkonfiguration kann QS-220 als 2-, 3- oder sogar 4-, 5- oder 6-DOF-System im Betrieb als Motion-Cockpit ausgeführt werden.

Was sind die wichtigsten Leistungsmerkmale der QS-220-Aktuatoren?

Der Hub des Aktuators beträgt 100 mm. Die maximale Geschwindigkeit liegt bei bis zu 800 mm/s (Q-Mode bei 230 V), und das System unterstützt Echtzeit-Vibrationen im Bereich von 0–100 Hz mit einer Latenz unter 8 ms.

Welche Stromversorgung wird benötigt?

115/230 V Wechselstrom, einphasig (regionsabhängig). Das System wird über USB (über das Bewegungssteuerungs-Set) mit dem PC verbunden.

Welche Software wird verwendet? Ist sie im Lieferumfang enthalten?

Qubic Manager dient zur Konfiguration und zum Betrieb des Systems. Die Softwarelizenz ist kostenlos.

Kann es für VR verwendet werden?

Ja. Qubic Manager unterstützt VR HeadWay (VR-Bewegungskompensation), um unerwünschte VR-Tracking-Effekte durch Plattformbewegungen zu reduzieren.

Worin besteht der Unterschied zwischen QS-220 und QS-210?

Das QS-220 ist das größere System mit längerem Hub (100 mm gegenüber 60 mm beim QS-210), das für größere Bewegungsbereiche und anspruchsvollere Anwendungen konzipiert ist. Es unterstützt außerdem höhere maximale Geschwindigkeitsmodi (bis zu 800 mm/s im Q-Mode) und höhere empfohlene Nutzlasten in 3DOF-Konfigurationen im Vergleich zum QS-210.

Wozu dient das QS-220 Upgrade-Set?

Es richtet sich an Kunden, die bereits über das Bewegungssteuerungs-Set QS-MC6 verfügen und ihr QS-220-System durch Hinzufügen eines weiteren QS-220-Bewegungssteuerungs-Sets (Moduls) erweitern möchten.

Benötige ich einen zusätzlichen USB-Anschluss für den PC?

Nein. Ein QS-MC6-Controller kann mehrere QS-220-Bewegungssteuerungen (bis zu 4 Steuerungen) steuern, daher ist für Erweiterungen in der Regel keine zusätzliche PC-Verbindung erforderlich.
